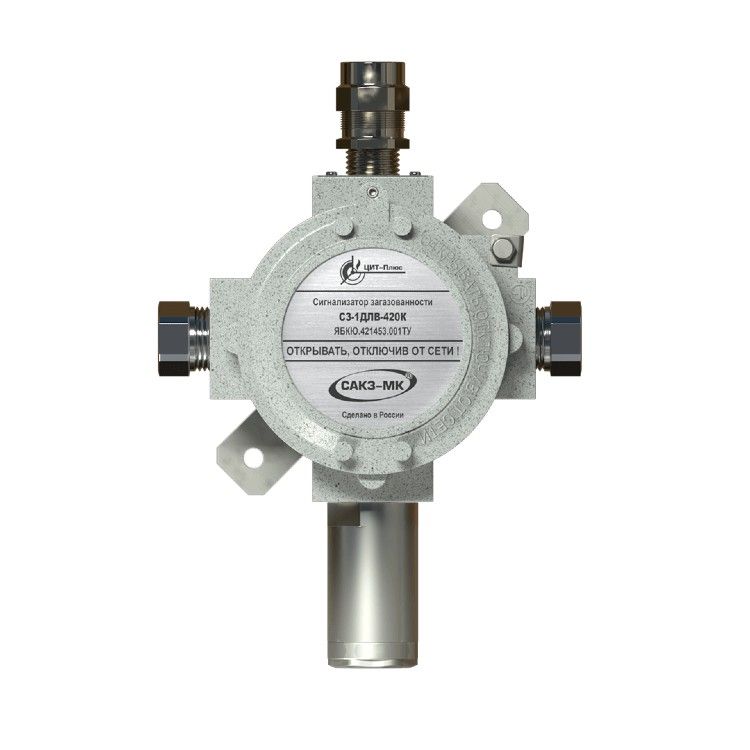

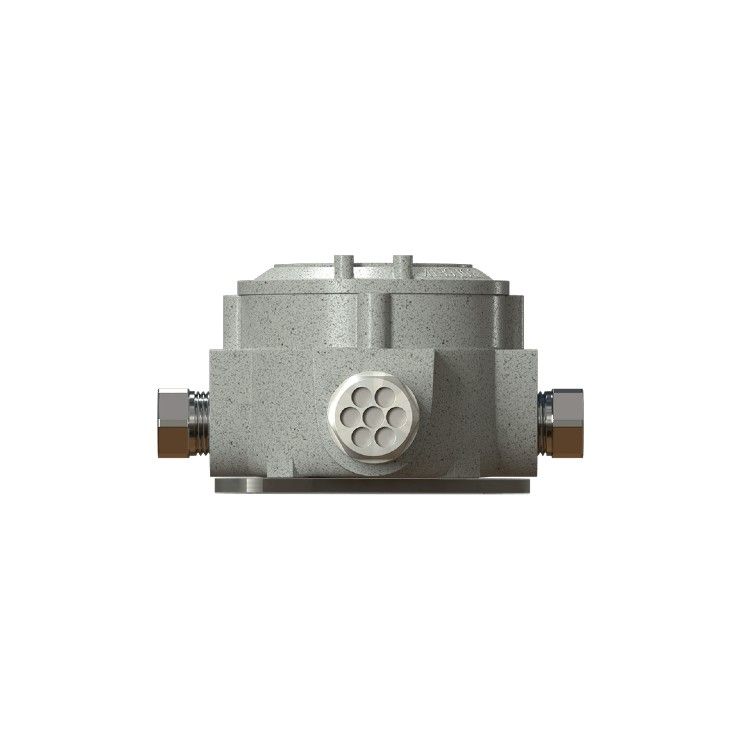

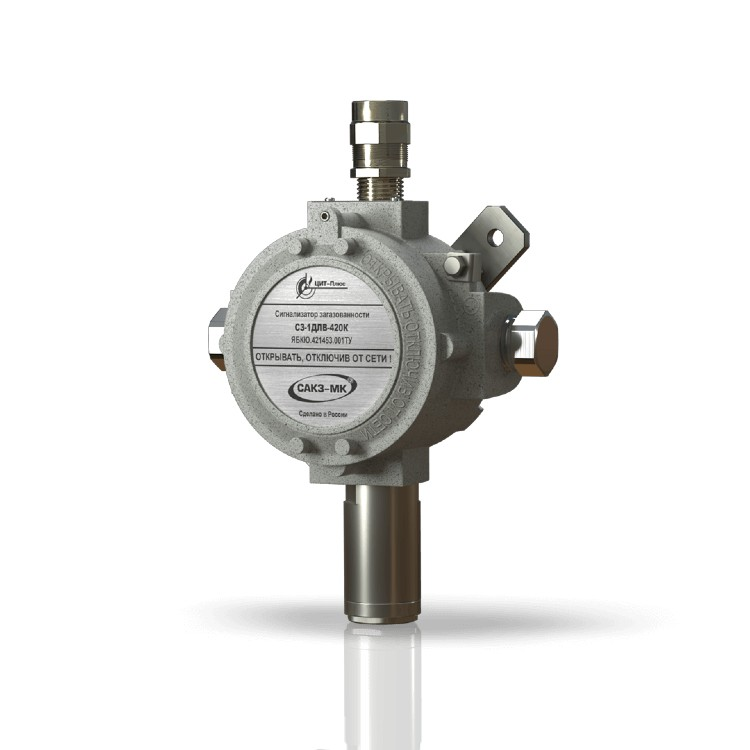

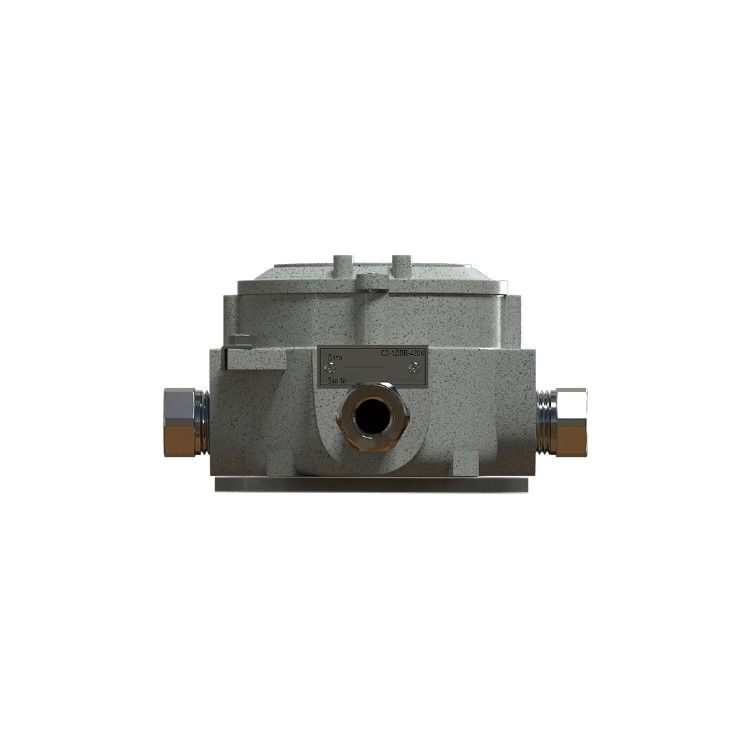

СЗ-1ДЛВ-420К сигнализатор загазованности

Описание сигнализатора загазованности СЗ-1ДЛВ-420К

Область применения включает контроль воздушной среды в рабочих зонах помещений, относящихся к взрывоопасным зонам классов 1 и 2, а также на наружных установках. Эксплуатация осуществляется в соответствии с требованиями ГОСТ 30852.9-2002 (МЭК 60079-10:1995), главы 7.3 ПУЭ, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и иных нормативных документов, регламентирующих использование электрооборудования во взрывоопасных средах, согласно маркировке взрывозащиты.

Принцип работы сигнализатора загазованности СЗ-1ДЛВ-420К

Работа сигнализатора основана на преобразовании измеряемой концентрации газа в унифицированный аналоговый токовый выходной сигнал в соответствии с требованиями ГОСТ 26.011-80.

Маркировка взрывозащиты

Сигнализатор имеет следующие варианты исполнения по взрывозащите:

• «1ExdibIIАT6» — уровень взрывозащиты 1 по ГОСТ 30852.0-2002 (МЭК 60079-0:1998), обеспечиваемый сочетанием видов защиты:
  — «искробезопасная электрическая цепь» (ib) по ГОСТ 30852.10-2002 (МЭК 60079-11:1999);
  — «взрывонепроницаемая оболочка» (d) по ГОСТ 30852.1-2002 (МЭК 60079-1:1998).
• «1ExdIIАT6» — уровень взрывозащиты 1 по ГОСТ 30852.0-2002 (МЭК 60079-0:1998), реализуемый за счёт применения взрывонепроницаемой оболочки типа «d» согласно ГОСТ 30852.1-2002 (МЭК 60079-1:1998).

При использовании исполнения с видом защиты «ib» подключаемые источник питания и регистрирующее оборудование должны иметь искробезопасные электрические цепи по ГОСТ 30852.10-2002 (МЭК 60079-11:1999). Их параметры искробезопасности (уровень цепи и подгруппа электрооборудования) должны соответствовать условиям эксплуатации сигнализатора во взрывоопасной зоне.

Корпус устройства обеспечивает степень защиты IP65 в соответствии с ГОСТ 14254-96.

Класс защиты от поражения электрическим током — III по ГОСТ 12.2.007.0-75.

Условия эксплуатации сигнализатора загазованности СЗ-1ДЛВ-420К

Допустимые параметры окружающей среды:

• температура воздуха — от −30 до +50 °C;
  относительная влажность при температуре 25 °C — от 20 до 80 %;
  атмосферное давление — от 86 до 106,7 кПа.

Сигнализатор рассчитан на непрерывный режим работы.

Назначенный срок службы сенсора, установленного в приборе, составляет 10 лет. По завершении указанного периода сенсор подлежит обязательной замене.

Средний срок службы устройства при соблюдении требований эксплуатационной документации — не менее 10 лет.

Средняя наработка на отказ — не менее 30 000 часов.

Среднее время восстановления работоспособности (без учёта времени на проверку, настройку или поверку) не превышает 15 часов.
