СГ-ЭК комплекс для измерения количества газа (комплекс учета газа)

Гарантия качества товара, техническая консультация от профессионалов

Добавить товар в заявку

Цена: по запросу

Назначение комплекса для измерения количества газа (комплекса учета газа) СГ-ЭК

Комплекс для измерения количества газа СГ-ЭК предназначен для измерения объема приведенного к стандартным условиям по ГОСТ 2939 неагрессивного, сухого газа (далее — газ) путем измерения при рабочих условиях объема газа турбинными РГ-Т или ротационными счетчиками газа РГ-Р, RABO и автоматической электронной коррекции по измеренным значениям температуры, давления газа, вычисленного по ГОСТ 30319.2  или подстановочному значению коэффициента сжимаемости газа.

Описание комплекса для измерения количества газа (комплекса учета газа) СГ-ЭК

Комплекс СГ-ЭК для учёта объема газа может применяться для измерения объема природного газа по ГОСТ 5542 и других неагрессивных, сухих и очищенных газов (таких как азот, воздух, аргон и т.п. за исключением кислорода) в теплоэнергетических установках, напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС) и других технологических объектах.

Комплекс СГ-ЭК состоит из корректора объема газа EK270 и счетчика газа в зависимости от исполнения:

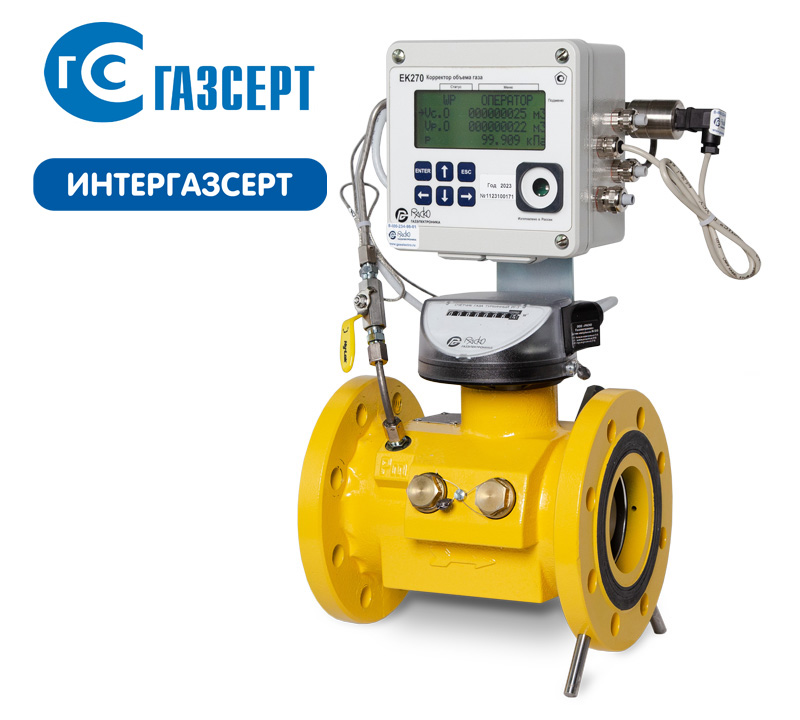

  • СГ-ЭК-Т на базе счетчика РГ-Т;
  • СГ-ЭК-Т на базе счетчика СГ;

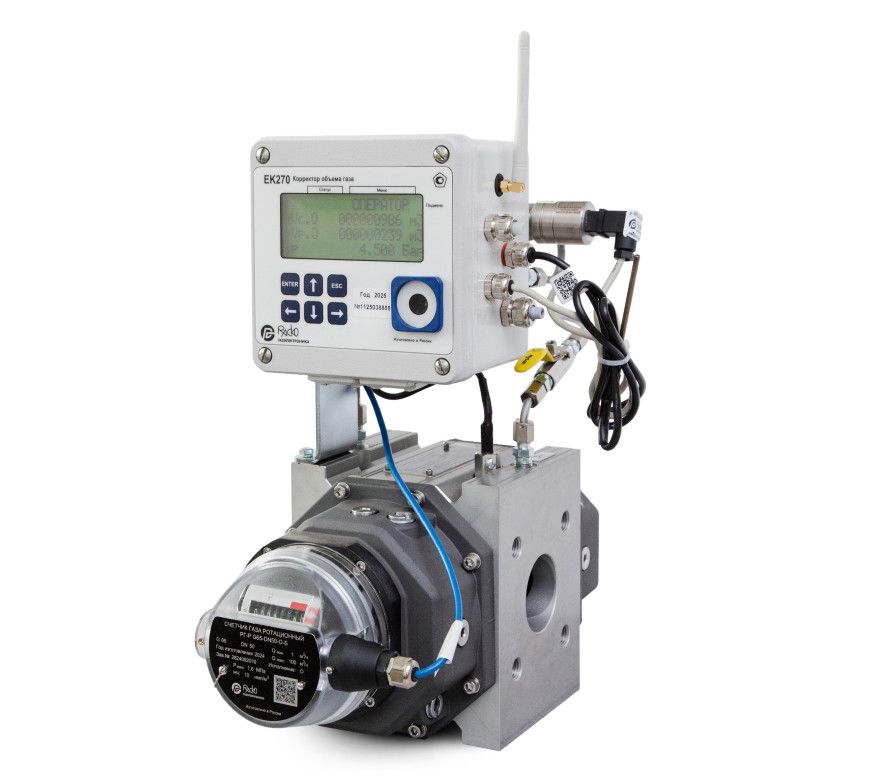

  • СГ-ЭК-Р на базе счетчика РГ-Р;
  • СГ-ЭК-Р на базе счетчика RABO.

Счетчики газа турбинные РГ-Т совместимы по монтажным размерам с ранее выпускаемыми счетчиками TRZ. Возможна замена комплекса СГ-ЭК-Т на базе счетчиков TRZ и СГ на комплекс СГ-ЭК-Т на базе счетчика РГ-Т без доработки измерительной линии (трубопровода).

Счетчики газа ротационные РГ-Р и RABO, а также комплексы СГ-ЭК на базе этих счетчиков взаимозаменяемы по монтажным размерам.

Корректоры оснащены встроенным преобразователем давления, преобразователями температуры рабочей и окружающей среды, преобразователем перепада давления (опционально).

Питание корректора осуществляется от внутреннего или внешнего источника питания.

Принцип работы газового комплекса СГ-ЭК:

Принцип действия комплекса основан на вычислении объема газа, приведенного к стандартным условиям на основе объема газа, измеренного счетчиками газа турбинными или ротационными при рабочих условиях, а также температуры и давлении газа, измеренных корректором объема газа и коэффициента сжимаемости, вычисленного по ГОСТ 30319 или его подстановочного значения.

Совместно с модулем телеметрии МТЭК-02, а также программным комплексом СОДЭК комплексы СГ-ЭК
применяются в системах автоматического считывания данных в коммунальном и промышленном секторах.

Комплексы СГ-ЭК имеют взрывозащищенное исполнение и должны применяться в соответствии с требованиями ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

Отличительные особенности СГ-ЭК:

  • Измерение значений давления на узле учета и перепада давления на счетчике газа/фильтре (опционально).
  • Измерение температуры на узле учета и температуры окружающей среды (опционально).
  • Контроль текущего расхода газа при использовании дополнительных СЧ и ВЧ датчиков импульсов.
  • Изменение параметров газа дистанционно с помощью программного обеспечения.
  • Установка во взрывоопасной зоне в соответствии с маркировкой взрывозащиты 1Ex ib IIB T4 Gb X.
  • Автономная работа от внутренних элементов питания.
  • Интеграция в систему дистанционного сбора данных.
  • Межповерочный интервал - 5 лет.

Преимущества комплекса для измерения количества газа СГ-ЭК:

  • вычисление приведенного к стандартным условиям объема газа;
  • отображение на дисплее корректора информации о текущих значениях измеряемых и рассчитываемых параметров (давление, объем, температура и т.д), данных архивов и журналов — суточного потребления и максимальных расходов текущего и прошедшего месяца с указанием времени и даты и т.д.;
  • возможность интеграции в систему с дистанционной передачей данных с помощью интерфейса постоянного подключения RS232 (RS485) или оптического интерфейса;
  • дистанционная передача данных архива и технологических данных с помощью программного комплекса СОДЭК;
  • периодический вывод данных на оснащенный последовательным портом принтер;
  • представление отчетов о нештатных ситуациях, авариях, несанкционированных вмешательствах;
  • архивирование основных измеряемых и вычисляемых параметров;
  • почасовая запись данных в архив за 9 месяцев;
  • ввод и изменение исходных условий и данных (процедура настройки);
  • возможно постоянное подключение различных по типу устройств (принтер, модем, ПК и пр.) для передачи или вывода на печать интервального архива (принтер), дистанционного управления корректором (модем, ПК);
  • возможность работы по подставному значению расхода;
  • контроль температуры окружающей среды (опционально);
  • контроль перепада давления на счетчике газа (опционально, не требует внешнего питания, дооснащение в процессе эксплуатации);
  • использование дополнительных высокочастотных и среднечастотных датчиков импульсов для контроля расхода газа;
  • возможность работы с модулями телеметрии;
  • возможность считывания данных по оптическому интерфейсу.

Основные технические характеристики комплекса для измерения количества газа (комплекса учета газа) СГ-ЭК

Параметры СГ-ЭК-Р
на базе счетчика РГ-Р
СГ-ЭК-Т
на базе счетчика РГ-Т
СГ-ЭК-Р
на базе счетчика RABO
СГ-ЭК-Т
на базе счетчика СГ
Диапазон рабочих расходов комплекса, м3 0,4 – 1600 5 – 6500 0,4 – 1600 8 – 4000
Диаметр условного прохода Ду, мм DN50...DN200 DN50...DN300 DN50...DN200 DN50...DN300
Максимальное рабочее давление, МПа
с ротационным счетчиком газа 1,6
с турбинным счетчиком газа 1,6 МПа; 7,5 МПа; 10,0 МПа — в зависимости от типоразмера счетчика
Рабочие диапазоны измерения абсолютного давления корректора выбираются из ряда (МПа) 0,08-7,5
Диапазон измерения температуры рабочей среды от −23°С до +60°С
Диапазон температур окружающей среды от −40°С до +60°С
Диапазон температур, при котором объем газа приводится к стандартным условиям от −23°С до + 60°С
Межповерочный интервал 5 лет
Электропитание от двух литиевых элементов питания со сроком службы не менее 5 лет;
от внешнего источника питания
Установка во взрывоопасной зоне. Маркировка взрывозащиты: 1Ex ib IIВ T4 Gb X

Дополнительная информация

Дополнительное оборудование комплекса для измерения количества газа СГ-ЭК:

Дополнительные приборы (в комплект поставки не входят):

  • кабель адаптер оптический КА/О-USB;
  • внешние блоки питания и модули телеметрии МТЭК-02;
  • программно-аппаратный комплекс для считывания данных AS-300.

Важно! Дополнительные приборы должны быть установлены вне взрывоопасной зоны.

Программное обеспечение (в комплект поставки не входит):

  • программный комлекс «СОДЭК Стандарт»;
  • программный комлекс «СОДЭК Экстра».

По согласованию с Заказчиком возможна поставка оборудования:

  • фильтра газа ФГ16, который устанавливается перед комплексами СГ-ЭК;
  • комплект прямых участков КПУ для комплексов СГ-ЭК с максимальным давлением 1,6МПа для установки применяемых в комплексе счетчиков газа согласно требованиям эксплуатационной документации на счетчик газа и требованиям ГОСТ Р 8.740-2011. На КПУ предусмотрены места отбора давления для контроля перепада давления на счетчике газа, которым оборудовании комплекс.

СГ-ЭК может быть поставлен в составе пунктов учета и редуцирования газа серий ПУГ, ПУРДГ.

Внимание! Обращаем внимание, что, в связи с введением в феврале 2022 года антироссийских санкций со стороны недружественных стран, поставка комплексов СГ-ЭК с корректорами ЕК280 и ЕК290 невозможна.

Начиная с этого времени комплексы СГ-ЭК поставляются только с корректором ЕК270, производство которых в настоящее время локализовано в России. Характеристики данных корректоров полностью идентичны характеристикам корректоров ЕК270, поставлявшихся ранее.
