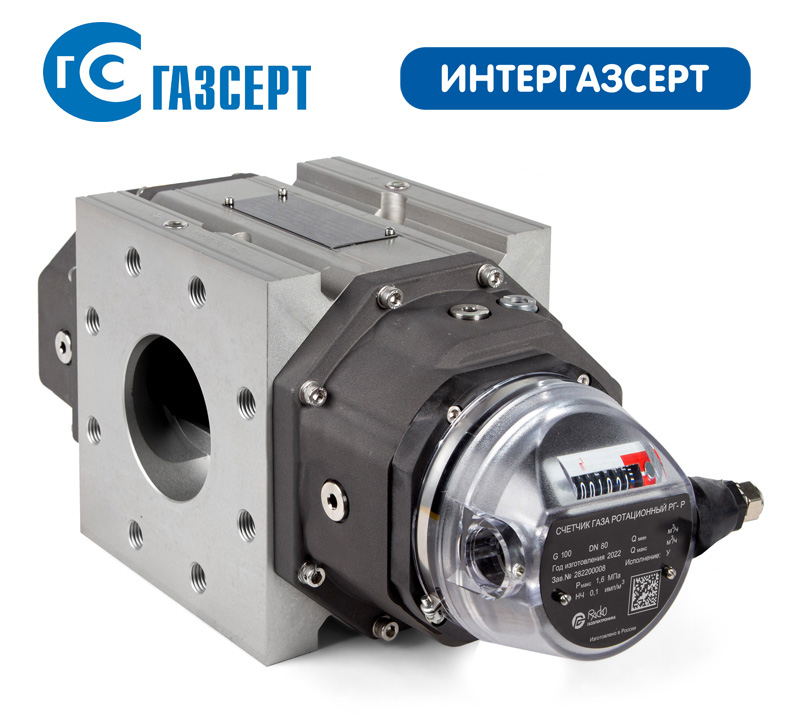

РГ-Р ротационный счетчик газа

Гарантия качества товара, техническая консультация от профессионалов

Добавить товар в заявку

Цена: по запросу

Назначение ротационного счетчика газа РГ-Р

Ротационный счетчик газа РГ-Р предназначен для коммерческого либо технологического измерения (учета) очищенного неагрессивного, неоднородного по химическому составу природного газа, а также воздуха, азота и других неагрессивных газов, при использовании их в промышленных установках, магистральных трубопроводах, а также в системах энергоснабжения. Счетчики могут применяться на опасных производственных объектах, в том числе в нефтеперерабатывающей, нефтехимической, химической, газовой и других отраслях промышленности.
Благодаря низкой потере давления ротационные счетчики РГ-Р подходят для установки в газопроводах низкого давления перед горелками или в других технологических процессах с низким давлением газа.

Преимущества ротационных счетчиков газа РГ-Р + АКЦИЯ!, pdf >>

Выбор ротационного и турбинного счетчиков газа (Ответы на наиболее частые вопросы) — 2023, pdf >>

Описание ротационного счетчика газа РГ-Р

Газовый счетчик РГ-Р учитывает рабочий объем с помощью восьмиразрядного счетного механизма. Рабочий объем может быть передан на электронный корректор объема и приведен к нормальным или стандартным условиям с помощью датчика импульсов.

Роторный счетчик газа РГ-Р является счетчиком объемного типа. В корпусе счетчика находятся два 8-образных не соприкасающихся друг с другом вращающихся ротора. За счет вращения роторов измерительная камера регулярно заполняется и освобождается от газа. За каждый оборот через измерительную камеру перемещается строго определенный объем газа, скорость вращения роторов при этом пропорциональна расходу газа. специальной зубчатой передачей вне измерительной камеры синхронизируется вращение роторов.

Счетчик газа ротационный РГ-Р предназначен для измерения объема очищенных и осушенных одно и многокомпонентных неагрессивных газов, таких как природный газ, воздух, пропан, азот, инертных и других газов.

RG r schetchik shema 1

Преимущества ротационного счетчика газа РГ-Р

  • Размер счетчика от G16 до G400
  • Расход от 0,4 до 650 м3
  • Условный диаметр от DN 50 до DN 150
  • Рабочее давление Pn16
  • Диапазон измерения - до 1:250
  • После установки не требуется специального обслуживания кроме замены масла не реже одного раза в 5 лет
  • Корпус измерителя изготовлен из анодированного высокопрочного алюминия
  • Счетная голова изготавливается из специального полимерного материала, устойчивого к ультрафиолетовому излучению
  • Счетная голова вращается на 355°
  • Не требуется установки прямых участков до и после счетчика
  • Возможен горизонтальный и вертикальный монтаж счетчика

Допустимые пределы погрешности:

Qmin ≤ Q < 0,2 * Qmax: ±2,0 %
0,2 * Qmax ≤ Q ≤ Qmax: ± 1,0 %

Все ротационные счетчики РГ-Р изначально откалиброваны в пределах стандартных погрешностей измерения. Опционально доступно исполнение с уменьшенной величиной погрешности.

Ротационные счетчики РГ-Р показывают стабильные и воспроизводимые результаты измерений. Конструкция корпуса и внутренних деталей, работающих под давлением, оптимизирована для обеспечения максимальной устойчивости к нагрузкам на кручение и изгиб.

Долговечность счетчика РГ-Р обеспечивается крупногабаритными высокоточными шарикоподшипниками и высокоточной обработкой корпуса и всех движущихся частей. После механической обработки все алюминиевые детали подвергаются анодированию для уменьшения трения и повышения износостойкости деталей.

Типоразмер Qt
G 16 0,1 Qmax
от G 25 до G 400 0,05 Qmax

RG r schetchik shema 2

Типоразмерный ряд счетчиков РГ-Р

DN, мм G-тип Qmin, м3 Qmax, м3 Стандартн. диапазон измерения V, дм3 НЧ, имп/м3 СЧ, имп/м3 ВЧ, имп/м3 Резьбовое соединение*
50 16 0.5 25 1:50 0.210 10 100 23744.75 RF/F-F
50 25 0.5 40 1:80 0.283 10 100 17617 RF/F-F
50 40 0.5 65 1:130 0.566 10 100 8808.5 RF/F-F
50 65 0.5 100 1:200 0.708 10 100 7035.45 RF/F-F
80 100 0.65 160 1:250 1.05 1 10 4748.95 RF/F-F
80 160 1.6 250 1:160 2.78 1 10 1795.2 RF/F-F
100 160 1.6 250 1:160 2.78 1 10 1795.2 RF/F-F
100 250 2.0 400 1:200 4.20 1 10 1187.25 RF/F-F
100 400 3.2 650 1:200 5.66 1 10 883.2 RF/F-F
150 400 6.5 650 1:100 10.5 1 10 476.625 RF/F-F

* Резьбовое соединение NPT

Ротационные счетчики РГ-Р изготавливаются с большими диапазонами измерений благодаря точной обработке деталей и очень воспроизводимому процессу сборки.

Потеря напора на ротационных счетчиках РГ-Р

DN, мм G-тип Потеря напора, мбар при Qmax и Р = 1 бар (воздух – 1,2 кг/м3)
50 16 1.5
50 25 1.3
50 40 2.4
50 65 4.2
80 100 4.2
80 160 5.0
100 160 3.9
100 250 5.0
100 400 7.0
150 400 4.3

Потери давления счетчиков газа РГ-Р чрезвычайно малы из-за очень малых производственных допусков и высокой точности деталей с низким коэффициентом трения. Благодаря очень низкой потере давления ротационные счетчики РГ-Р прекрасно подходят для установки в газопроводах низкого давления перед горелками или в других технологических процессах, где необходимо обеспечить максимально стабильную подачу газа.

Основные технические характеристики ротационного счетчика газа РГ-Р

Параметры Значения
Размер счетчика от G 16 до G 1000
Расход от 0,5 до 650 м3
Условный диаметр от DN 50 до DN 200
Условное давление PN 10/16 и ANSI 150
Температура газа от -30°C до +55°C
Температура окружающей среды от -40°C до +55°C
Температура хранения от -30°С до +60°С
Рабочее давление макс. 16 бар
Класс защиты IP 67
Материалы:
Корпус счетчика алюминиевый сплав
Роторы алюминиевый сплав
Колеса синхронизации нержавеющая сталь
Счетная голова пластик, по спецзаказу алюминий
Взрывозащита есть
Повторяемость <0,1 %
Перегрузка кратковременно до 1,25 Qмакс
Счетный механизм восьмиразрядный механический роликовый
Импульсный выход 1 НЧ-выход
по спецзаказу 2 НЧ-выхода и 1 СЧ-выхода
ВЧ-выход доступен только при заказе алюминиевой счетной головы
Соединения:
Отбор давления 2 соединения с резьбой ¼" NPT
Температура 2 термогильзы с резьбой G ¼" (опция)

Дополнительная информация

Размеры корпуса для ротационных счетчиков газа РГ-Р от G 16 до G 400 (DN 100)

RG r schetchik shema 3

Размеры корпуса для ротационных счетчиков газа РГ-Р G 400 (DN 150)

RG r schetchik shema 4

Типоразмер G Ду, мм Присоединительные размеры Вес, кг
C, мм A, мм B, мм H, мм L, мм K, мм
PN16 ANSI150
16 50 315 200 115 150 171 125 120,7 4,5
25 50 353 219 134 150 171 125 120,7 8,0
40 50 357 218 139 180 171 125 120,7 10,0
65 50 387 233 154 180 171 125 120,7 11,5
100 80 461 270 191 180 171 160 152,4 15,0
160 80 485 278 207 240 241 160 152,4 27,5
160 100 485 278 207 240 241 180 190,5 28,0
250 100 598 334 364 240 241 180 190,5 38,5
400 100 720 397 323 240 241 180 190,5 48,5
400 150 688 378 310 460 450 240 241 102

Присоединение

Ду, мм Фланцы с резьбовыми отверстиями
EN 1092-1 PN 16 ANSI B 16.5 Class 150
50 4xM16 4xM16
80 8xM16 4xM16
100 8xM16 8xM16
150 8xM20 8xM20
