С целью определения общих для организаций Группы Газпром межрегионгаз подходов к проектированию УИРГ, упрощению процедуры выбора и согласования технических решений при организации учета газа, а также снижению затрат на строительство, эксплуатацию и обслуживание УИРГ разработан и утвержден Распоряжением ООО «Газпром межрегионгаз» от 10.06.2025 №81-Р/44 СТО Газпром газораспределение 2.4-13-1-2025 «Проектирование, строительство и эксплуатация объектов газораспределения и газопотребления. Узлы измерений расхода газа. Общие технические условия» (далее Стандарт).

Как и любой вновь разработанный и впервые введенный в действие стандарт СТО Газпром газораспределение 2.4-13-1-2025 «Проектирование, строительство и эксплуатация объектов газораспределения и газопотребления. Узлы измерений расхода газа. Общие технические условия» содержит ряд требований, которым могут не соответствовать узлы измерения расхода, установленные ранее. Поэтому, каждому специалисту, проектирующему, монтирующему или контролирующему работу узлов измерения расхода газа необходимо как можно скорее самостоятельно ознакомиться с данным Стандартом.

В данной новости «РАСКО Газэлектроника» не может рассказать обо всех особенностях данного Стандарта, но обращает внимание на раздел 6 «Требования к показателям точности».

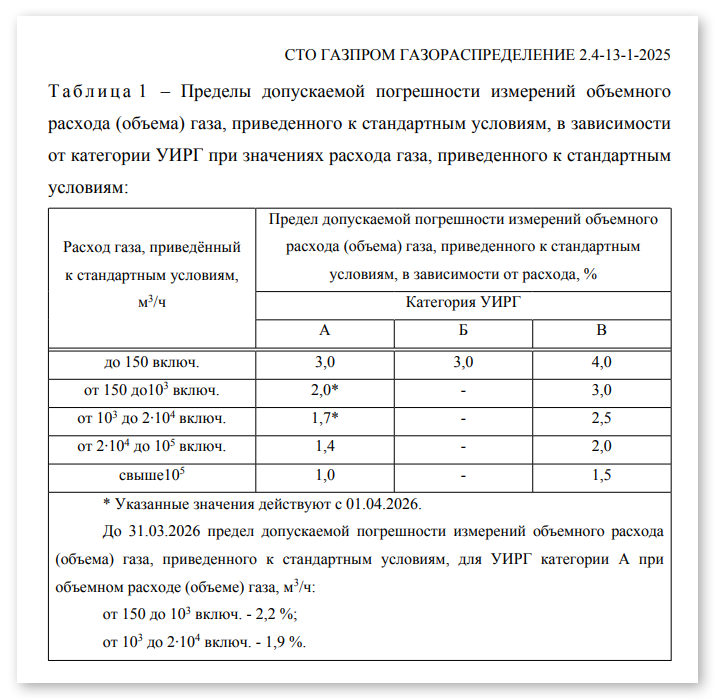

Рис. 1. Таблица 1 из п.6.1 СТО Газпром газораспределение 2.4-13-1-2025

В представленной в п. 6.1. Таблице 1 приведены пределы допускаемой погрешности измерений объемного расхода (объема) газа, приведенного к стандартным условиям, в зависимости от расхода газа.

Данные пределы отличаются от указанных в ГОСТ Р 8.741-2019 «Объем природного газа. Общие требования к методикам измерений» п. 7.1 Требования к показателям точности измерений:

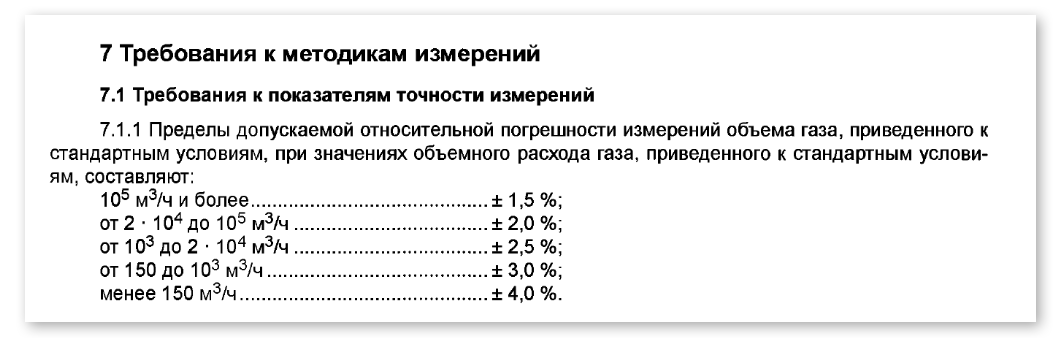

Рис. 2. п. 7.1 из ГОСТ Р 8.741-2019

Также данные пределы отличаются от указанных в Постановлении правительства от 16 ноября 2020 г. №1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» п. 6.7.1.

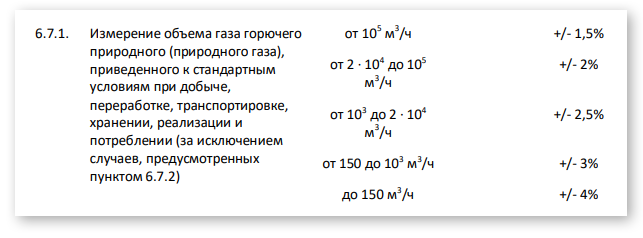

Рис. 3. п. 6.7.1 из ПП №1847 от 16 ноября 2020 г.

Поскольку при утверждении типа средств измерений, все производители и сертификационные органы ориентировались на требования, указанные в ГОСТ Р 8.741-2019 и Постановлении правительства от 16 ноября 2020 г. №1847, основные исполнения выпускаемых и применяемых в настоящее время для учета газа у промышленных потребителей турбинных, ротационных счетчиков газа, а также ультразвуковых расходомеров имеют пределы допускаемой погрешности измерений объемного расхода (объема) газа при рабочих условиях на уровне 1% и 2% в зависимости от поддиапазона расходов. Соответственно, если данные исполнения полностью соответствуют требованиям ГОСТ Р 8.741-2019 и ПП №1847 от 16 ноября 2020 г., то они уже не во всех поддиапазонах расходов и давлений соответствуют более жестким требованиям, приведенным в п. 6.1 СТО Газпром газораспределение 2.4-13-1-2025.

В то же время, улучшенные исполнения турбинных РГ-Т и ротационных РГ-Р счетчиков газа – исполнения 2У имеют предел допускаемой погрешности измерений объемного расхода (объема) газа в рабочих условиях - 0,9%. Измерительные комплексы СГ-ЭК на базе турбинных и ротационных счетчиков газа исполнения 2У имеют

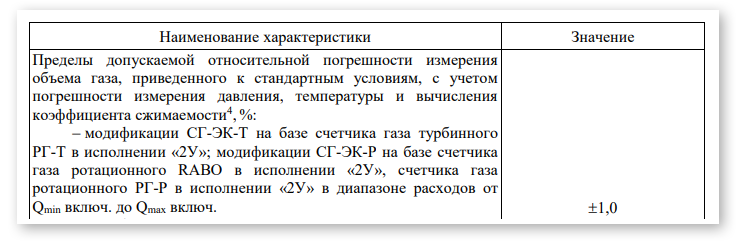

Рис. 4. Часть Таблицы 2 из Описания типа СИ Комплексы для измерения количества газа СГ-ЭК модификации СГ-ЭК-Т, СГ-ЭК-Р

Таким образом, измерительные комплексы СГ-ЭК-Р и СГ-ЭК-Т на базе счетчиков газа РГ-Р и РГ-Т исполнений 2У в полном объеме и во всех диапазонах расходов и давлений соответствуют требованиям СТО Газпром газораспределение 2.4-13-1-2025 «Проектирование, строительство и эксплуатация объектов газораспределения и газопотребления. Узлы измерений расхода газа. Общие технические условия».
