Цена: по запросу

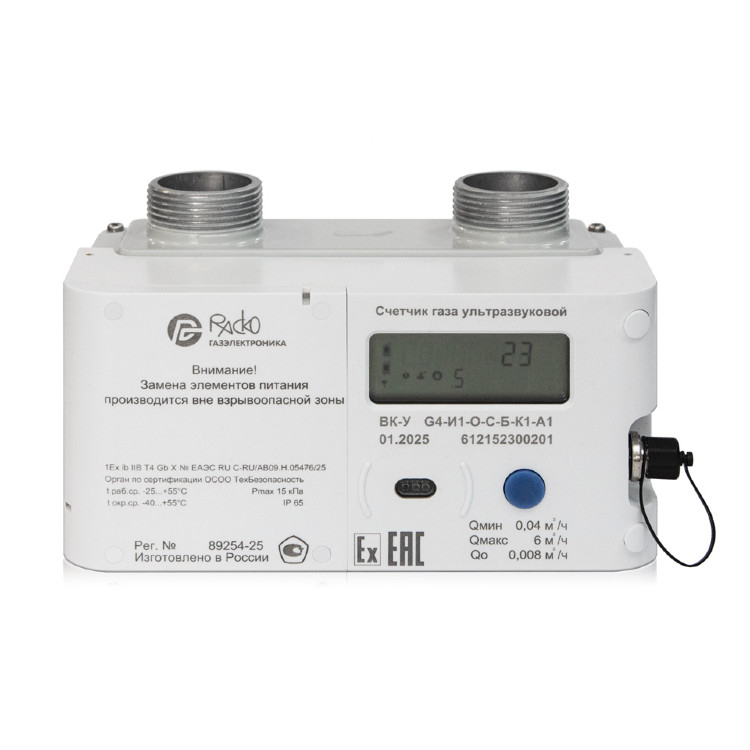

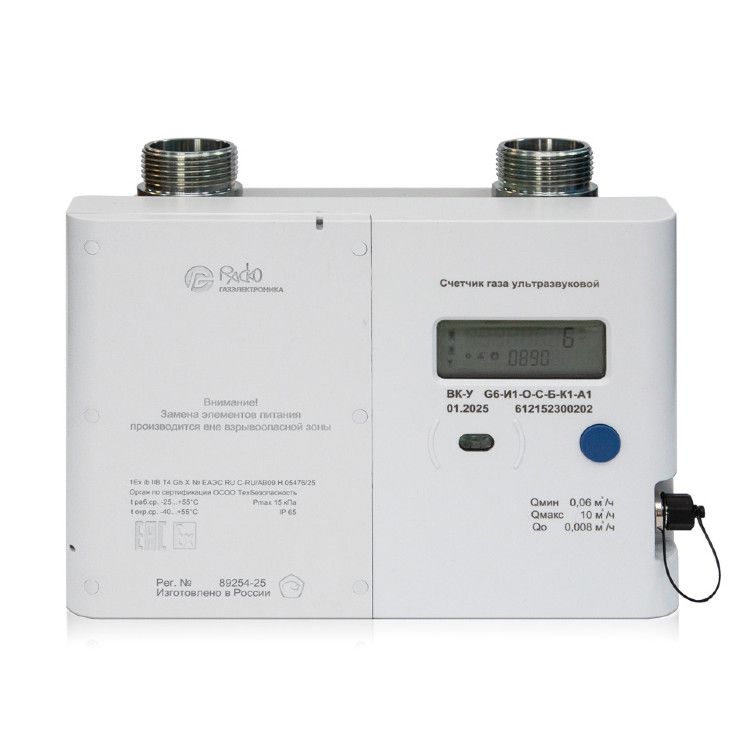

ВК-У бытовые и коммунальные ультразвуковые счетчики газа предназначены для измерения объёма газа, приведённого к стандартным условиям. Область их применения охватывает все сферы, где требуется точный учёт потребляемого газа. Бытовые счётчики газа серии ВК устанавливаются в квартирах и частных домах, оснащённых газовыми плитами, водонагревателями и котлами малой и средней мощности, а также используются в других областях, где необходим контроль расхода газа. Измеряемые среды: природный, сжиженный, нефтяной газ, пропан, бутан, инертные и другие неагрессивные газы с неоднородным химическим составом.
Газовый счётчик ВК-У выпускается в двух вариантах исполнения — с направлением потока газа слева направо или справа налево.
Принцип его работы основан на измерении разности времени прохождения ультразвукового сигнала по и против направления потока газа. Эта разность зависит от средней скорости газа вдоль акустического тракта. Измеряя временную разницу между сигналами, переданными и принятыми парой электроакустических преобразователей, встроенных в ультразвуковой измерительный блок, а также используя данные о температуре газа и заданные параметры давления и коэффициента сжимаемости, счётчик рассчитывает стандартный расход и объём газа.
В роли преобразователя расхода используется ультразвуковой измерительный блок, включающий одну пару электроакустических преобразователей и электронную плату обработки сигналов. Полученные данные о рабочем расходе и объёме передаются в электронный блок устройства. Этот блок оснащён точечным матричным дисплеем, датчиком температуры и встроенным источником питания. На его основе производится коррекция измеренного объёма газа с учётом температуры и фиксированного значения давления. Коэффициент сжимаемости газа принимается условно постоянным.
Для отображения результатов измерений используется ЖК-дисплей, показывающий объём газа в кубических метрах.
При необходимости счётчик может быть укомплектован интерфейсом RS-485 для подключения сигнализаторов утечки газа (CO, CH₄). Обмен данными между устройствами осуществляется по согласованному протоколу.
На дисплее электронного блока счётчика отображаются как измеренные параметры, так и служебная информация, необходимая для настройки и диагностики прибора. Для взаимодействия с электронным устройством предусмотрена клавиша управления (оператора).
Счетчик газа ВК-У выпускается с направлением потока газа слева-направо и справа-налево.
Счетчик выпускается в исполнении со встроенным запорным клапаном и без клапана.
Верхнее значение относительной влажности 95% при +35 °С и более низких температурах, без конденсации влаги.
Счетчик удовлетворяет требованиям ТУ после воздействия на него постоянных магнитных полей и/или переменных полей сетевой частоты с напряженностью до 400 А/м.
Интервал между поверками — 6 лет.
| Характеристики | Типоразмер счетчика | |||||||||||||||||
| ВК-У G1,6 | ВК-У G2,5 | BK-У G4 | BK-У G6 «К» |
ВК-У G6 «Б» |
ВК-У G10 | |||||||||||||
| Минимальный расход (Qмин.), м3/ч | 0,016 | 0,025 | 0,04 | 0,06 | 0,06 | 0,1 | ||||||||||||
| Номинальный расход (Qном.), м3/ч | 1,6 | 2,5 | 4 | 6 | 6 | 10 | ||||||||||||
| Максимальный расход (Qмакс.), м3/ч | Стандартное исполнение | 2,5 | 4 | 6 | 10 | 10 | 16 | |||||||||||
| Расширенное исполнение | - | - | 7 | - | 11 | - | ||||||||||||
| Порог чувствительности, м3/ч | 0,0032 | 0,005 | 0,008 | 0,012 | 0,012 | 0,02 | ||||||||||||
| Масса, кг, не более | Исполнение И1 | 1,4 | 1,4 | 1,4 | 1,4 | 2,8 | 2,8 | |||||||||||
| Исполнение И2 | 1,5 | 1,5 | 1,5 | 1,5 | 2,8 | 2,8 | ||||||||||||
| Исполнение И3 | 1,4 | 1,4 | 1,4 | 1,4 | - | - | ||||||||||||
| Степень защиты (ГОСТ 14254) | IP65 | |||||||||||||||||
| Диапазон температур измеряемой среды, °С | от минус 25 до плюс 55 | |||||||||||||||||
| Температура окружающей среды, о С | от минус 40 до плюс 55 | |||||||||||||||||
| Давление газа рабочее, кПа, не более | 5 | |||||||||||||||||
| Максимально допустимое давление в корпусе счетчика без встроенного запорного клапана, кПа |
50 | |||||||||||||||||
| Потеря давления, Па | ≤200 | ≤200 | ≤200 | ≤350 | ≤300 | ≤700 | ||||||||||||
| Пределы допускаемой относительной погрешности при измерении объема газа, приведенного к стандартным условиям, %, не более |
Исполнение О | Qмин ≤ Q < 0,1 Qном ±3 0,1 Qном. ≤ Q ≤ Qмакс ±1,5 |
||||||||||||||||
| Исполнение У | Qмин ≤ Q < 0,1 Qном ±2 0,1 Qном. ≤ Q ≤ Qмакс ±1 |
|||||||||||||||||
| Цена деления младшего разряда электронного индекса, м3 | 0,0001 | |||||||||||||||||
| Емкость электронного индекса, м3 | 99999999,9999 | |||||||||||||||||
| Наработка на отказ, ч, не менее | 100000 | |||||||||||||||||
| Средний срок службы, лет, не менее | 18 | |||||||||||||||||
| Тип элементов питания электронного модуля | ER34615/SB-D02, ER26500 | |||||||||||||||||
| Количество элементов питания, шт. | Исполнение И1, И3 | 2 | ||||||||||||||||
| Исполнение И2 | 1 | |||||||||||||||||
| Напряжение питания (максимальное), В | 3,6 | |||||||||||||||||
| Емкость элемента питания, А∙ч | 19 8,5 |
|||||||||||||||||
| Максимальная мощность электромагнитного излучения, Вт |
1,99 | |||||||||||||||||
| Коммуникация | GPRS | |||||||||||||||||
| Подключение внешних устройств | RS-485 | |||||||||||||||||
Дополнительная информация
Ультразвуковой счетчик газа ВК-У состоит из следующих составных частей:
В комплект поставки счетчика ВК-У входят составные части и документация:
Информационный листок ВК-У бытовой и коммунальный ультразвуковой счетчик газа, 343 Кб
