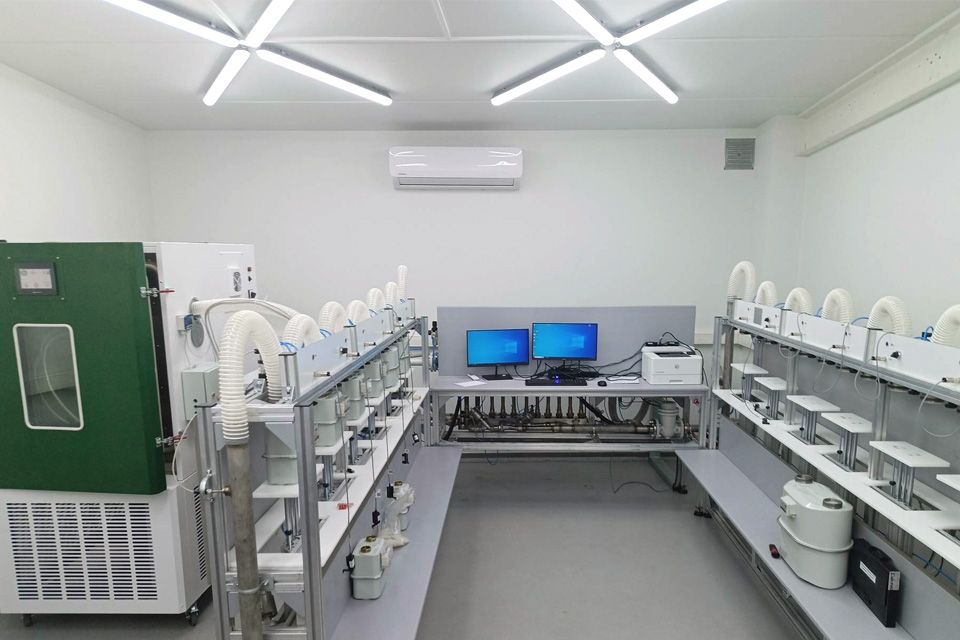

УПГ и УПГС установки поверочные

Гарантия качества товара, техническая консультация от профессионалов

Цена: по запросу

Назначение установок поверочных УПГ и УПГС

Установки поверочные УПГ и УПГС применяются для измерения и воспроизведения объемного расхода и объема газа, поверки, калибровки и градуировки на воздухе счётчиков газа диафрагменных типа ВК, турбинных типа TRZ и СГ, ротационных типа RABO и RVG, а также других типов счётчиков и расходомеров газа.

Описание установок поверочных УПГ и УПГС

Принцип действия УПГ и УПСГ установок основан на сравнении измеренного поверяемыми средствами измерений и установкой объема (объемного расхода).

Установки УПГ и УПГС состоят из блока измерения объема и расхода воздуха, блока обработки данных, блока задачи расхода воздуха.

Блок измерения объема и расхода воздуха состоит из набора критических сопел (только УПГС) и/или из нескольких измерительных линий с преобразователями объемного расхода и объема газа, первичных преобразователей давления, температуры, перепада давления, соединительных трубопроводов и монтажных рам.

Блок обработки данных состоит из преобразователей цифровых и аналоговых интерфейсов, измерительных каналов давления, влажности, температуры, частоты, постоянного тока, времени и счета импульсов, блоков питания, автоматизированного рабочего места оператора на базе персонального компьютера с предустановленным программным обеспечением.

Блок задачи расхода воздуха состоит из воздуходувок, вакуумного насоса, запорной арматуры и частотных регуляторов. Блок задачи расхода воздуха с помощью вакуумного насоса или воздуходувок создает разряжение, из-за чего воздух из помещения начинает поступать через поверяемое средство измерений, а затем проходит через блок измерения объема и расхода воздуха. На основании измеренного количества импульсов и времени (при задании расхода через критические сопла), а также измеренных значений давления, перепада давления, влажности и температуры с помощью блока обработки данных рассчитывается прошедший через установку объем (объемный расход) воздуха, приведенный к условиям измерений поверяемого (испытуемого) средства измерения или к стандартным условиям. Значение влажности измеряется с помощью измерителя влажности и температуры ИВТМ-7 (регистрационный номер 71394-18).

Модификации поверочных установок УПГ:

  • УПГА с автоматизацией процесса поверки,
  • УПГА-РГ — в состав установки входит узел для поверки счетчиков газа, монтируемых при поверке в вертикальном положении.

Установки поверочные УПГС поставляются стандартно с автоматизацией процесса поверки, а модификации обусловлены комплектацией блока измерения объема и расхода воздуха:

  • С на базе критических сопел;
  • М на базе преобразователей объемного расхода и объема (счетчиков) газа;
  • МС на базе преобразователей объемного расхода и объема (счетчиков) газа и критических сопел.

upg mc shema

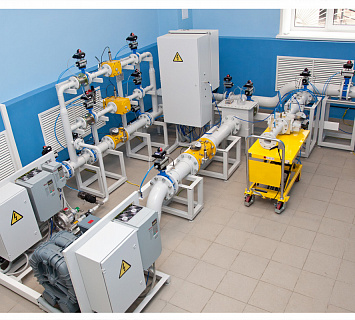

Поверочная установка УПГС модификации МС

upg c shema

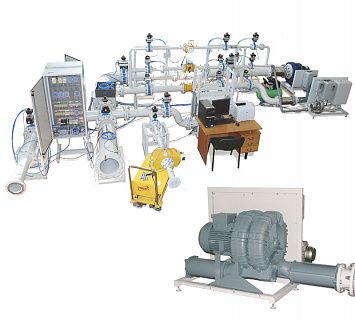

Поверочная установка УПГС модификации С

Поверочные установки УПГ и УПГС выпускаются с различными максимальными и минимальными значениями воспроизводимого и измеряемого объёмного расхода воздуха в зависимости от набора критических сопел (только УПГС) и преобразователей объемного расхода и объема газа.

Особенности установок поверочных УПГ и УПГС

  • установки конструктивно состоят из нескольких измерительных линий, расположенных друг над другом. Такое исполнение позволяет существенно сократить габариты;
  • установки спроектированы по модульному принципу, что позволяет легко адаптировать их конфигурацию к индивидуальным требованиям заказчика;
  • установки имеют полную комплектацию, включая прямые участки трубопроводов для монтажа турбинных счетчиков во время поверки;
  • широкий диапазон расходов, обеспечиваемых установками — от 0,015 м³/ч до 6500 м³/ч, позволяет осуществлять тестирование и поверку практически всей номенклатуры промышленных и бытовых счетчиков газа, имеющихся на рынке данной продукции;
  • автоматическое управление, контроль и диагностика запорной арматуры, автоматизация процессов управления установкой, защита оборудования от ошибочных действий оператора;
  • удобный интерфейс для оператора, возможность вести базу данных о результатах поверки газовых счётчиков с распечаткой протоколов поверки;
  • возможность модернизации установки, обновления программного обеспечения;
  • монтаж, пуско-наладочные работы на месте эксплуатации осуществляется изготовителем в соответствии с технической документацией. По окончании проведения данных работ производится обучение персонала заказчика работе на установке с выдачей сертификатов об обучении.

Основные технические характеристики установок поверочных УПГ и УПГС

Параметры Значения
Измеряемая среда Воздух
Максимальное значение объемного расхода, воспроизводимого иизмеряемого установками (верхний предел измерения— ВПИ), м³/ч 6500; 4000; 2500; 1600; 1000; 650; 400*; 250*; 160*; 100*; 65*; 40*; 25*
Минимальное значение объемного расхода, воспроизводимого иизмеряемого установками (нижний предел измерения— НПИ), м³/ч 0,015*; 0,04*; 0,065*; 0,08*; 0,1*; 0,13*; 0,16*; 0,2*; 0,25*; 0,35*; 0,4*; 0,5*; 0,6*; 0,65*; 0,8; 1; 1,1; 1,3; 1,6; 2; 2,5; 2,6; 3; 3,2; 4; 5; 6,5; 8; 10; 13; 16; 20
Пределы допускаемой основной относительной погрешности установок при измерении объёма воздуха, %, не более:
при расходе до0,04 м³/ч включительно ±0,5
при расходе свыше 0,04 м³/ч ±0,3
Температура измеряемой среды, °С от+15до+25
Напряжение питания установки, В 220+22−33, 380±38
Максимальная мощность, потребляемая отсети переменного тока 220В не более, кВт 5
Условия эксплуатации:
температура окружающего воздуха, оС от +15 до +25
относительная влажность, % от 30 до 80
атмосферное давление, кПа от 84 до 106,7
Средний срок службы, лет, не менее 10
Основные типы применяемых эталонных счетчиков RABO, RVG, IRM, TRZ, W(W-NKDa-5-S)

* — установки со значениями объемного расхода, изготавливаемые по спецзаказу.



Максимальный расход, м³/ч Габаритные размеры**, мм, не более Масса, кг, не более Максимальная мощность, потребляемая от 3-х фазной сети переменного тока 380В, не более
25, 40, 65 4000×2000×2000 500 1,5
100 4000×2000×2000 750 3
160 4000×2000×2000 1000 3
250 4000×2000×2000 1500 3
400 5000×2000×2000 2000 6
650 5500×2500×2500 2500 10
1000 6000×3000×3000 3000 15
1600 6000×3000×3000 3500 20
2500 6000×4000×3000 4000 25
4000 9000×4000×3000 4500 30
6500 13000×5000×3000 5000 45

** — габаритные размеры указаны для справок (уточняется производителем при заказе) и без учёта длин прямых участков для поверяемых счётчиков.
