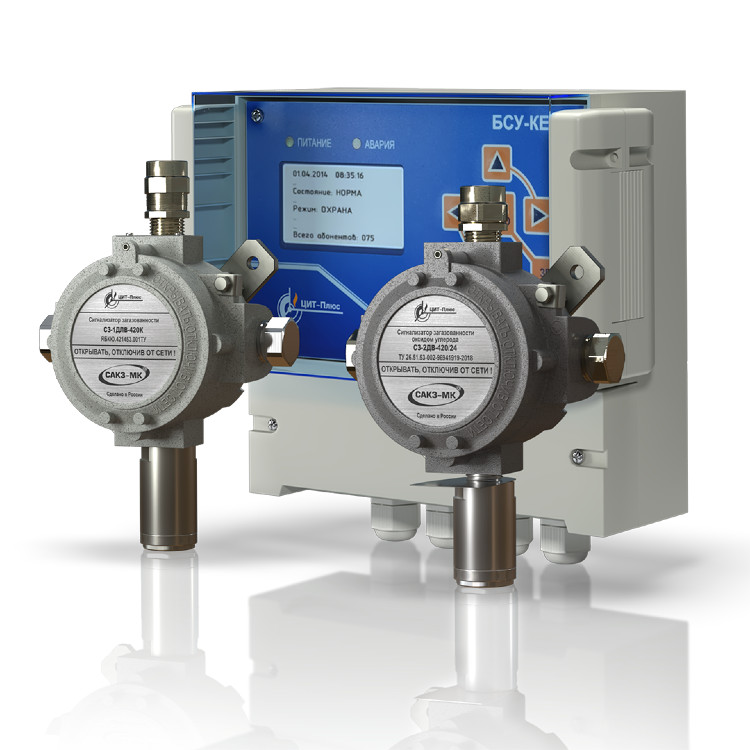

САКЗ-МК®-4Е адресная система контроля загазованности

Описание адресной системы контроля загазованности САКЗ-МК®-4Е

Преимущества адресной системы автоматизированного контроля загазованности САКЗ-МК®-4Е

• Контроль концентрации природного / паров сжиженного газа и угарного газа в атмосфере помещений с взрывоопасными зонами
• Адресный интерфейс RS-485
• Диспетчеризация, управление через ПО верхнего уровня
• Широкий спектр дополнительных возможностей.

Взрывозащищенные сигнализаторы на СН и СО

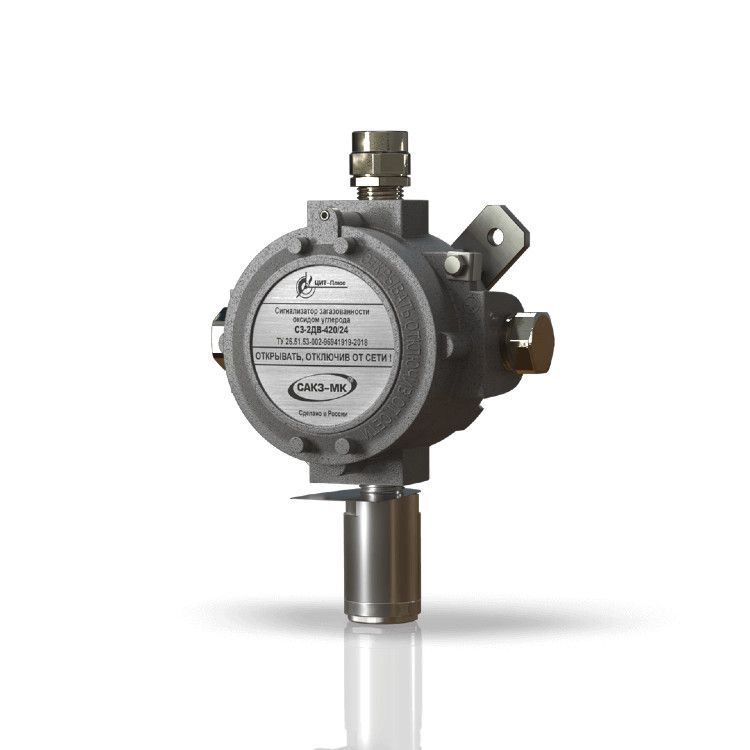

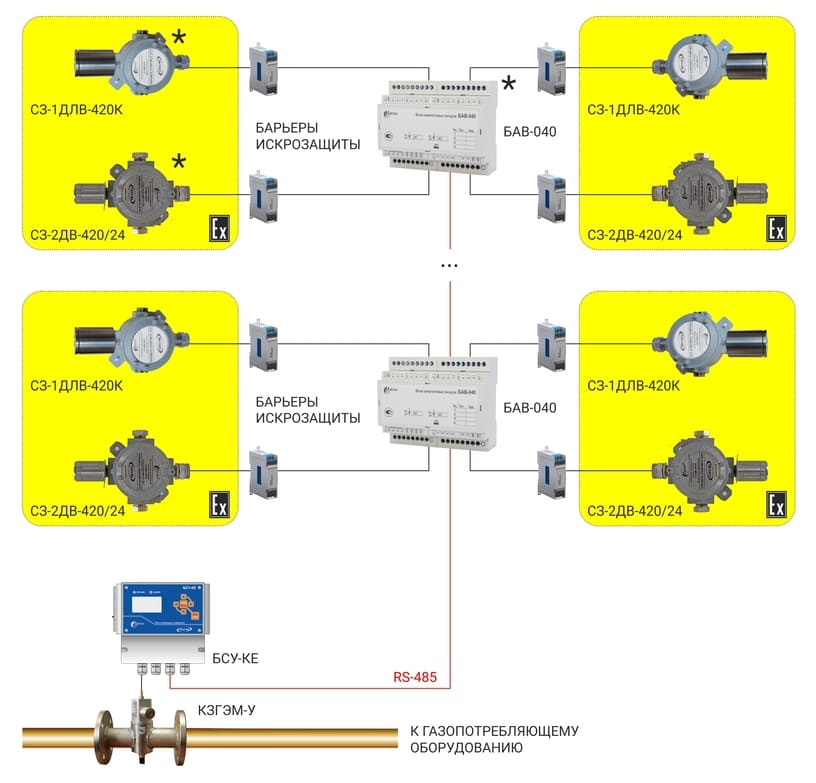

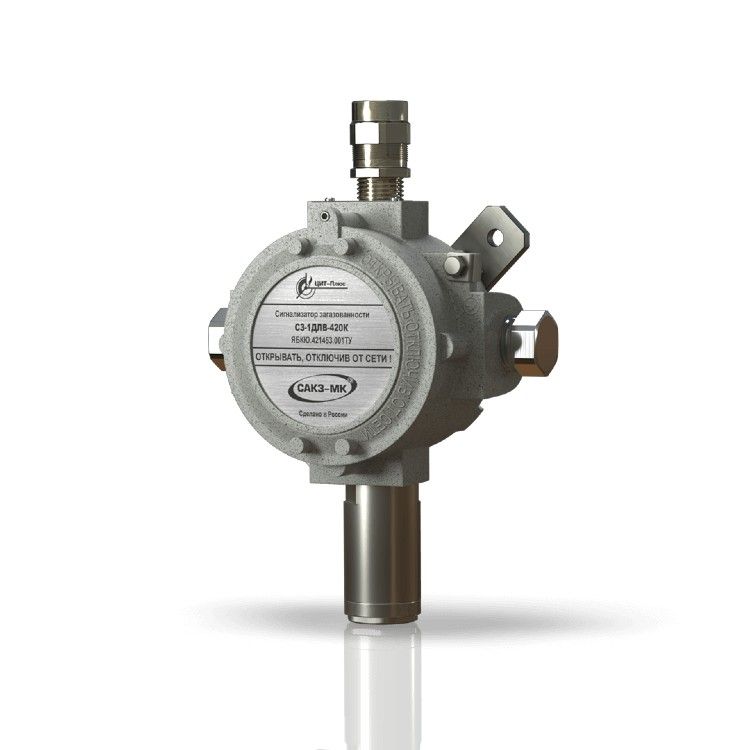

Круглосуточный автоматический мониторинг концентраций природного газа и угарного газа обеспечивается сигнализаторами СЗ-1ДЛВ-420К и СЗ-2ДВ-420/24. Эти приборы относятся к взрывозащищённым газоанализаторам и формируют выходной сигнал, отражающий уровень контролируемых газов, который передаётся на блоки аналоговых входов БАВ-040.

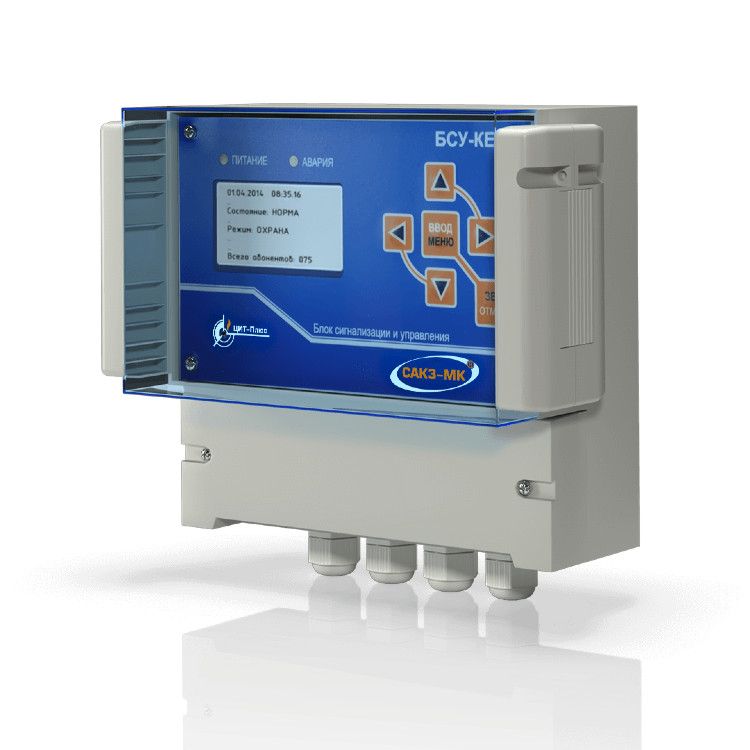

Блок БАВ-040 выполняет преобразование аналоговых сигналов, поступающих от сигнализаторов, в цифровой формат и далее передаёт обработанные данные на блок сигнализации и управления БСУ-КЕ по интерфейсу RS-485.

Пороговые значения срабатывания сигнализации задаются пользователем и могут быть изменены в процессе настройки системы.

Выявление сторонних угроз

Системы САКЗ-МК^®-4Е позволяют обнаруживать не только ситуации, связанные с загазованностью, но и иные потенциальные угрозы, прямо или косвенно не относящиеся к газовой среде. Для этих целей к системе через блок сигнализации и управления БСУ-КЕ, а также адресные расширители БРВ-8, может подключаться различное стороннее оборудование. В их числе — пожарные и охранные извещатели, технологические датчики и другие устройства, предназначенные для фиксации аварийных и нештатных состояний.

Построение базовой системы оповещения

На основе системы САКЗ-МК®-4Е может быть реализована базовая система оповещения, предназначенная для эксплуатации вне взрывоопасных зон. Подключение неадресных оповещающих устройств, таких как световые табло и звуковые сирены, осуществляется через релейные выходы типа «сухой контакт» блоков БСУ-КЕ.

Реализация GSM-оповещений о состоянии системы

Универсальные GSM-извещатели, входящие в состав системы, обеспечивают оповещение пользователей мобильной связи с использованием стандартов GSM 900/1800, а также протокола MQTT. При фиксации аварийной или опасной ситуации система автоматически направляет абоненту SMS-сообщение с указанием адреса устройства, инициировавшего срабатывание.

При наличии GSM5-224И возможно организовать двустороннее взаимодействие. В этом случае система способна принимать управляющие SMS-команды от абонента и, в зависимости от настроек, выполнять заданные действия — например, перекрывать подачу газа или запускать подключённое внешнее оборудование.

Устранение угроз

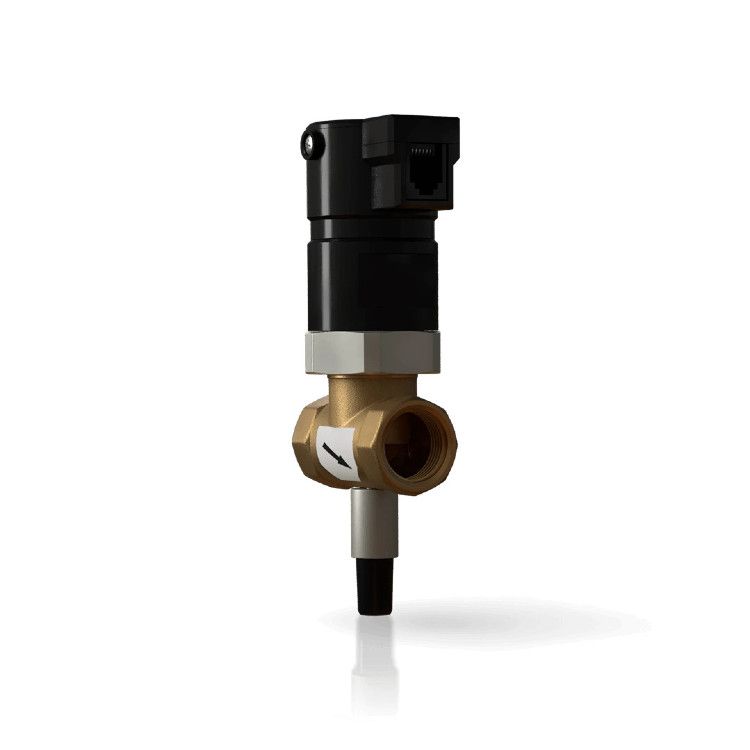

При выявлении опасной концентрации газа система в автоматическом режиме прекращает его подачу, формируя управляющий сигнал на электромагнитный запорный газовый клапан. В составе системы используются клапаны типов КЗЭУГ и КЗГЭМ-У.

Управление вентиляционными установками, разблокировка аварийных и пожарных выходов, а также работа с другими исполнительными механизмами осуществляется через релейные выходы типа «сухой контакт». Данные выходы расположены на блоках БСУ-КЕ либо на блоках управления реле БУР-8, устанавливаемых вне взрывоопасных зон.

Диспетчеризация, интеграция с scada-системами и масштабирование

Система САКЗ-МК^®-4Е оснащена необходимыми средствами для удалённого контроля, мониторинга и организации диспетчерского управления. Предусмотрена возможность интеграции системы в SCADA-платформы с использованием протокола MODBUS RTU.

Настройка параметров и конфигурирование САКЗ-МК^®-4Е выполняются с применением программного обеспечения «МиниSCADA».

Полностью российское производство

Система имеет заключение МинПромТорга РФ о подтверждении производства продукции на территории Российской федерации. Запись №66040/10 от 11.07.2022
