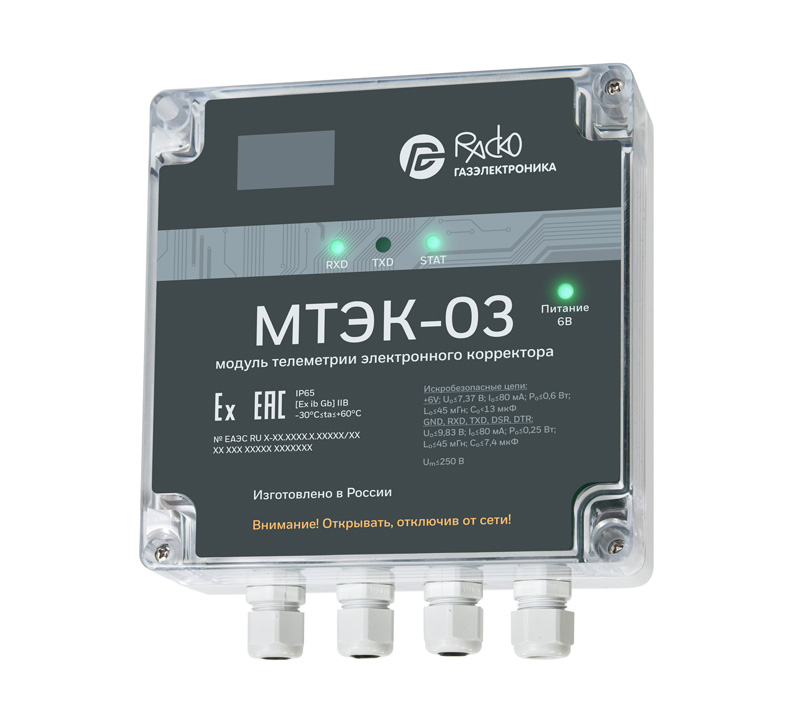

МТЭК-03 модуль телеметрии электронного корректора для TC220

Гарантия качества товара, техническая консультация от профессионалов

Цена: по запросу

Назначение МТЭК-03 модуля телеметрии электронного корректора для TC220

Модуль телеметрии МТЭК-03 предназначен для организации канала связи с корректором ТС220 по интерфейсу RS-232, а также, опционально, по каналам WiFi, Bluetooth, CSD, GPRS. Модуль МТЭК-03 имеет в своем составе барьер искрозащиты и может обеспечивать связь с установленными во взрывоопасной зоне корректорами.

Описание МТЭК-03 модуля телеметрии электронного корректора для TC220

Модуль телеметрии МТЭК-03 обеспечивает питание корректора стабилизированным напряжением, а также коммуникационного порта корректора. Передача данных по беспроводным каналам связи осуществляется с использованием опционального модуля расширения, который выбирается при заказе. Обмен данными по двум коммуникационным портам модуля МТЭК-03 может быть организован в порядке очередности поступления запросов на соединение с корректором. При этом, пока не закончится текущий сеанс связи с корректором, соединение по другим портам недоступно.

Требования взрывозащиты модуля телеметрии МТЭК-03

Модуль МТЭК-03 является взрывозащищенным связанным оборудованием по ГОСТ 31610.0, с видом взрывозащиты «искробезопасная электрическая цепь» (ГОСТ 31610.11), уровень взрывозащиты — «ib Gb», обеспечиваемый:

  • подключением к сертифицированным искробезопасным электрическим цепям уровня «ib» подгруппы IIB;
  • ограничением напряжения питания до безопасных значений дублированными стабилитронами;
  • соответствующими величинами путей утечки и зазоров между элементами;
  • использованием токоограничительных резисторов, защитных стабилитронов и диодов, обеспечивающих взрывозащиту в соответствии с ГОСТ 31610.11, как в нормальном, так и в аварийном режимах.

Гальваническое разделение сигнальных цепей производится при помощи оптронов или цифровых изоляторов интерфейсов, а силовых цепей — при помощи изолированных преобразователей постоянного напряжения.

Маркировка взрывозащиты: [Ex ib Gb] IIB.

Обработка данных осуществляется с использованием ПО «СОДЭК».

Основные технические характеристики МТЭК-03 модуля телеметрии электронного корректора для TC220

Параметры Значения
Подключение корректора
Тип подключаемого корректора ТС220
Гальванически изолированный интерфейс подключения корректора RS-232
Прочность изоляции 1500 В
Гальванически изолированное напряжение питания корректора +6 В 50 мА
Подключение периферийного оборудования
Гальванически изолированный интерфейс для подключения внешних устройств RS-232 / RS-485
Электропитание
Входное сетевое напряжение питания 85-264 В
Максимальная потребляемая мощность 5 Вт
Конструктивное исполнение
Встроенное ПО Есть
FLASH-память 16 Мб
Опциональные интерфейсы Модем 4G/LTE/NBIoT
Модем WiFi/BT
RS-232 /RS-485 ISO
Количество опциональных интерфейсов 2
Габаритные размеры корпуса, без кабельных вводов, мм 160 мм х 160 мм х 90 мм
Габаритные размеры корпуса, без кабельных вводов, мм 160 мм х 185 мм х 90 мм
Масса, не более 0,7 кг
Степень защиты, не хуже IP65
Назначенный срок службы 10 лет
Средняя наработка на отказ, не менее 10 000 часов
Срок хранения 3 года
Диапазон температур окружающей среды -30...+60 °С

Дополнительная информация

Габаритные и монтажные размеры модуля телеметрии МТЭК-03

mtek 03 shema

Для крепления к стене в корпусе модуля МТЭК-03 предусмотрены специальные монтажные отверстия, а также комплект для монтажа (кронштейны). Кронштейны для монтажа на стену поставляются в комплекте и устанавливаются на месте эксплуатации по необходимости.

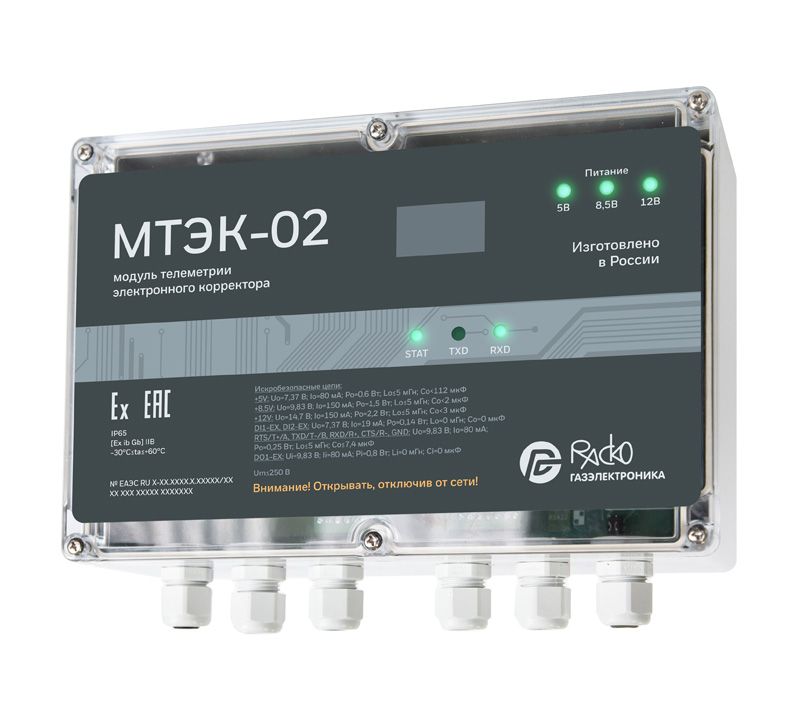

Основная информация по подключения корректоров объема газа к модулям телеметрии серии МТЭК приведена в руководствах по эксплуатации на коммуникационные модули МТЭК-02 и МТЭК-03. ООО «ЭЛЬСТЕР Газэлектроника» подготовило документ «Схемы подключения корректоров объема газа ТС220, ЕК270, ЕК280, ЕК290 и  модулей телеметрии серии МТЭК».

ООО «НПФ «РАСКО» является генеральным дилером ООО «РАСКО Газэлектроника», предоставляя своим клиентам:

  • широкий ассортимент продукции ООО «РАСКОГазэлектроника» на складе в г. Москве,
  • максимально короткие сроки изготовления заказанной продукции,
  • цены завода-изготовителя,
  • а также комплектацию заказов дополнительной продукцией других ведущих заводов-изготовителей газового и теплотехнического оборудования, приборов КИП, котельной автоматики и запорно-регулирующей арматуры.

Купить модули телеметрии серии МТЭК (МТЭК-02 и МТЭК-03) и другую продукцию производства ООО «РАСКО Газэлектроника» Вы можете, обратившись к специалистам ООО «НПФ «РАСКО»:

+7 (495) 970-16-83 (многоканальный), доб.114, 123.

ДОПОЛНИТЕЛЬНАЯ СОПРОВОДИТЕЛЬНАЯ ДОКУМЕНТАЦИЯ ПРЕДОСТАВЛЯЕТСЯ ПО ЗАПРОСУ!

Сопроводительная документация

Сертификат ТР ТС 012/2011, 2254 Кб
