Цена: по запросу

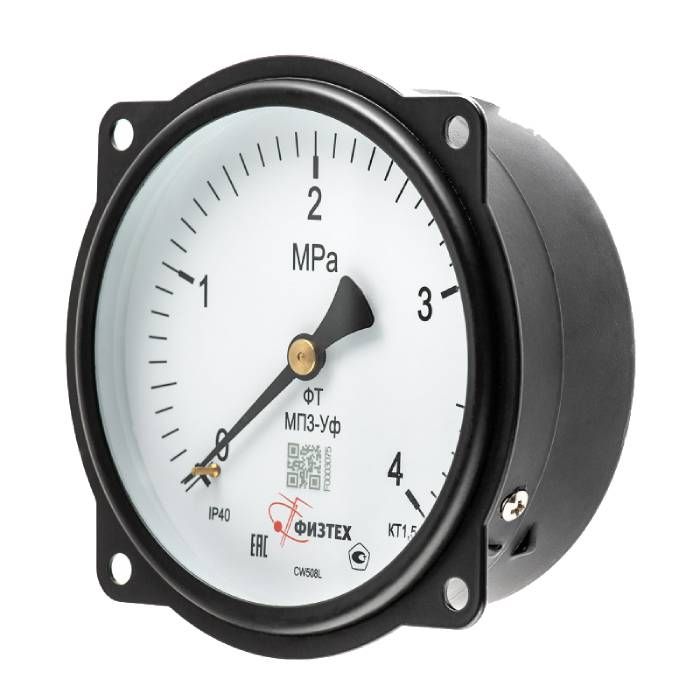

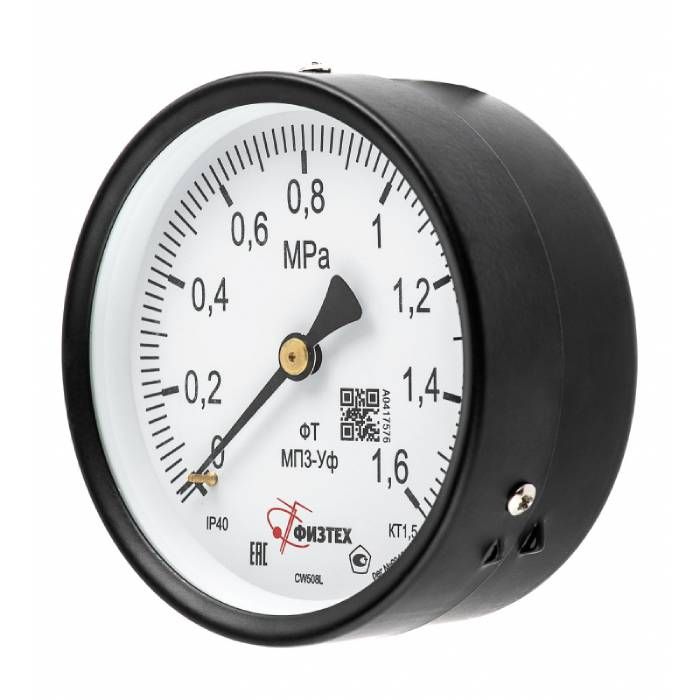

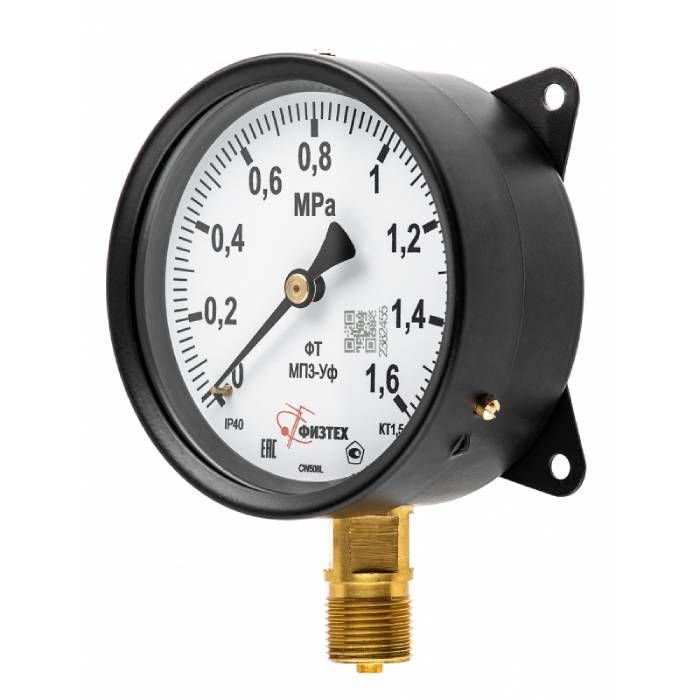

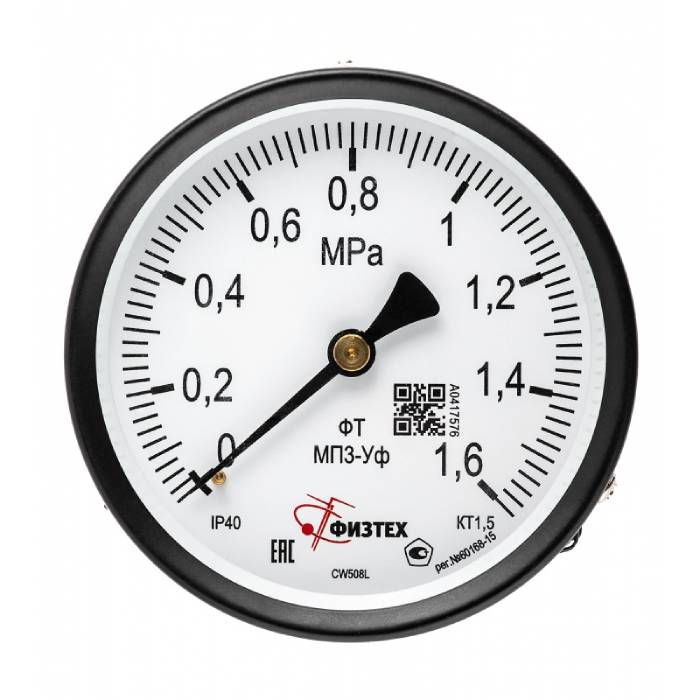

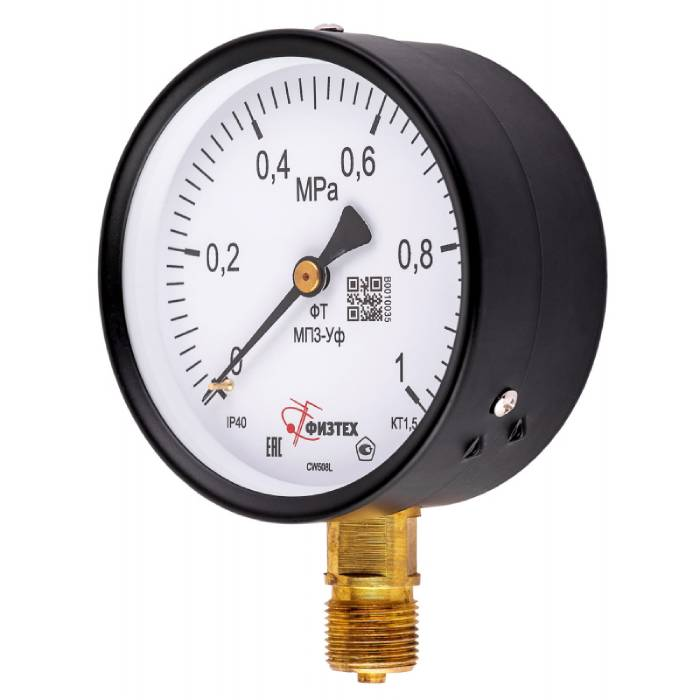

ВП3-Уф, МВП3-Уф, МП3-Уф вакуумметры, мановакуумметры, манометры общетехнические предназначены для измерений и контроля (сигнализации) избыточного и вакуумметрического давления различных сред (жидкость, газ и пар). ВП3-Уф, МВП3-Уф, МП3-Уф предназначены для измерения избыточного давления некристаллизующихся, неагрессивных по отношению к медным сплавам сред (жидкостей, пара, газов).
Вакуумметры, мановакуумметры, манометры общетехнические ВП3-Уф, МВП3-Уф, МП3-Уф применяются для измерения избыточного и/или вакуумметрического давления некристаллизующихся, неагрессивных по отношению к медным сплавам сред (жидкостей, пара, газов).
Вакуумметры, мановакуумметры, манометры общетехнические — это приборы для измерения избыточного давления, которые широко применяются в различных технических устройствах и системах (в т.ч. в конструкциях отопления, вентиляции, водоснабжения; в теплоэнергетике, в трубопроводах для транспортировки жидкостей и газов, в механизированных установках гидравлического и пневматического типа).

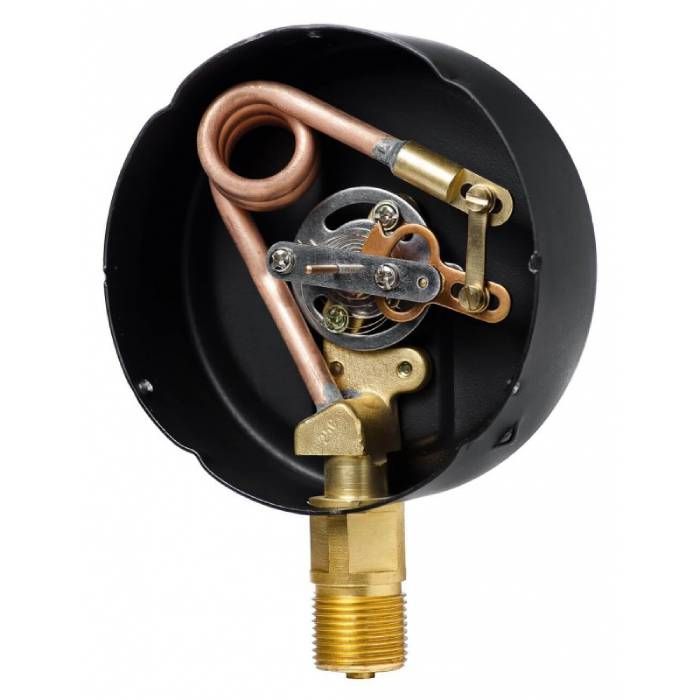

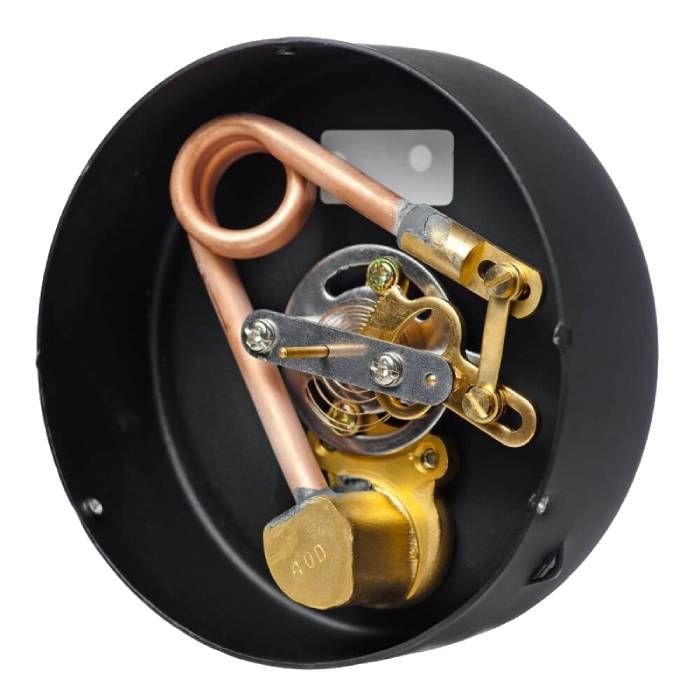

Принцип действия вакуумметров, мановакуумметров, манометров общетехнических ВП3-Уф, МВП3-Уф, МП3-Уф основан на уравновешивании измеряемого давления силами упругой деформации чувствительного элемента – трубчатой пружины. Измеряемое давление через штуцер поступает в полость измерительной пружины и посредством трибко-секторного механизма вызывает пропорциональное вращательное движение стрелки по шкале.
| Параметры | Значения |
| ВП3-Уф (вакуумметр) | -100 - 0 кПа |
| МВП3-Уф (мановакуумметр) | -100 - 60; 150; 300; 500 кПа; -0,1 - 0,9; 1,5; 2,4 МПа |
| МП3-Уф (манометр) | 0-60; 100; 160; 250; 400; 600 кПа; 0-1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа |
Гарантийный срок эксплуатации — 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора — 12 месяцев с момента изготовления.
| Параметры | Значения |
| Номинальный диаметр корпуса | 100 мм |
| Класс точности | 1,5 (базовый) |
| 1,0 (по заказу) | |
| Степень пылевлагозащиты | IP40 |
| Резьба присоединительного штуцера | М20*1,5 (базовая) |
| G1/2 | |
| другие резьбы по заказу | |
| Размер квадрата под ключ, мм | 17 мм |

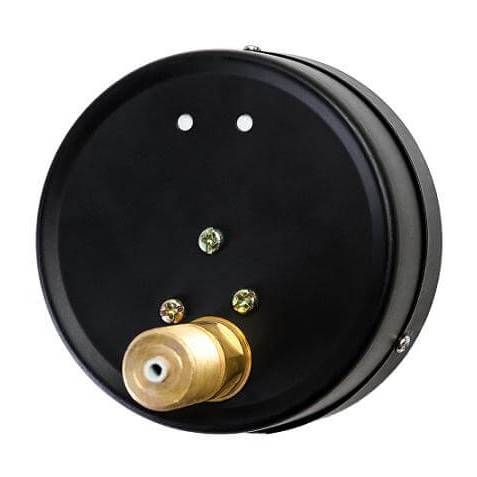

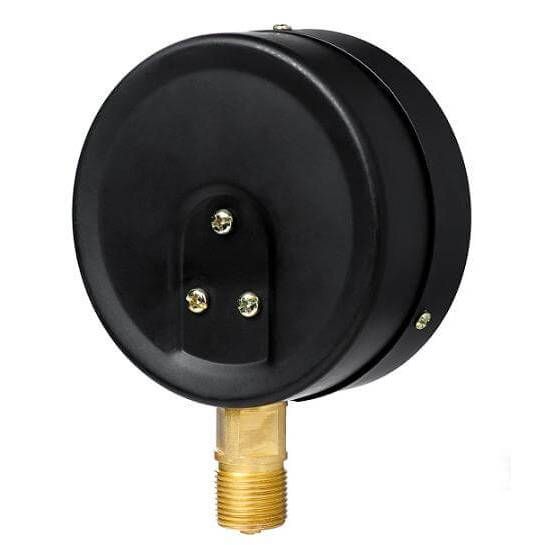

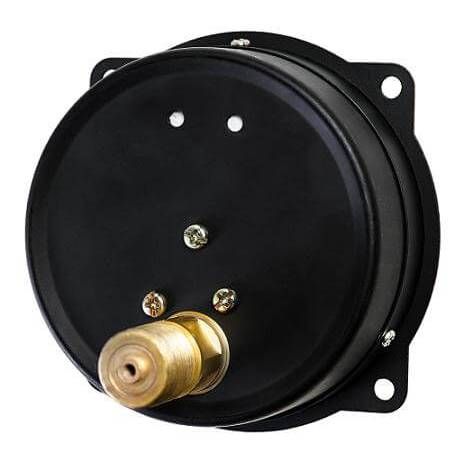

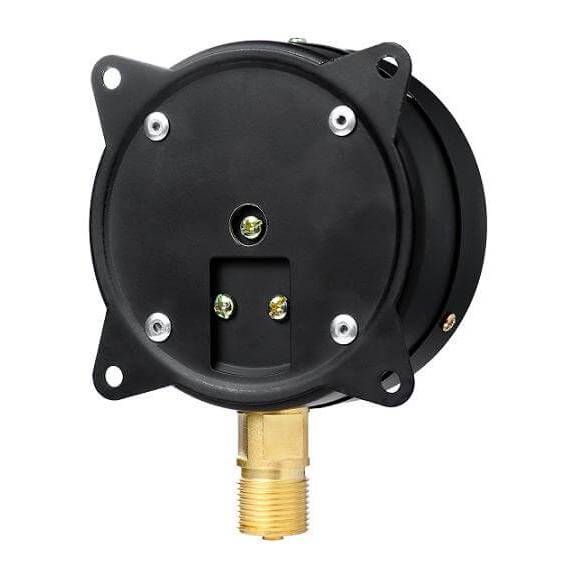

| Расположение штуцера | радиальное |
| эксцентрично-осевое | |
| Устойчивость к климатическим воздействиям | исполнение У2 по ГОСТ 15150-69 |
| Диапазон температур измеряемой среды, °С (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя) | от -50 до +150 |
| Диапазон температуры окружающей среды, °С | от -60 до +60 |
| Виброзащищенность | группа L3 по ГОСТ Р 52931-2008 |
| Рабочие диапазоны измерений | постоянная нагрузка - 100% шкалы |
| переменная нагрузка - 2/3 шкалы | |
| кратковременная нагрузка - 110% шкалы | |
| Средний срок службы | 10 лет |
| Масса, не более | 0,5 кг |
| Материал корпуса | сталь, окрашенная в черный цвет |
| Обечайка | сталь, окрашенная в черный цвет, крепление винтами |
| Стекло | техническое |
| Трубчатая пружина | медный сплав: |
| до 10 МПа полувитковая | |
| от 16 до 60 МПа многовитковая | |
| Штуцер, трибко-секторный механизм | медный сплав |
| Циферблат | алюминиевый сплав, окрашенный в белый цвет |
