Цена: по запросу

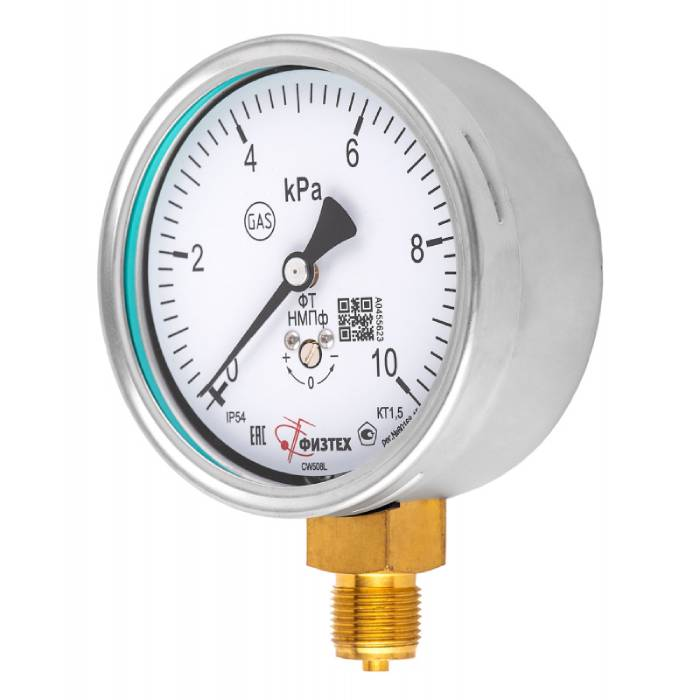

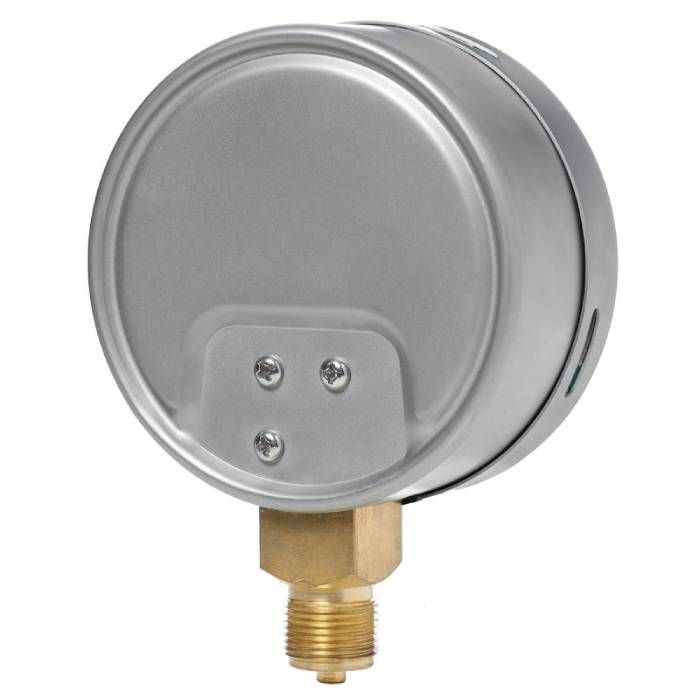

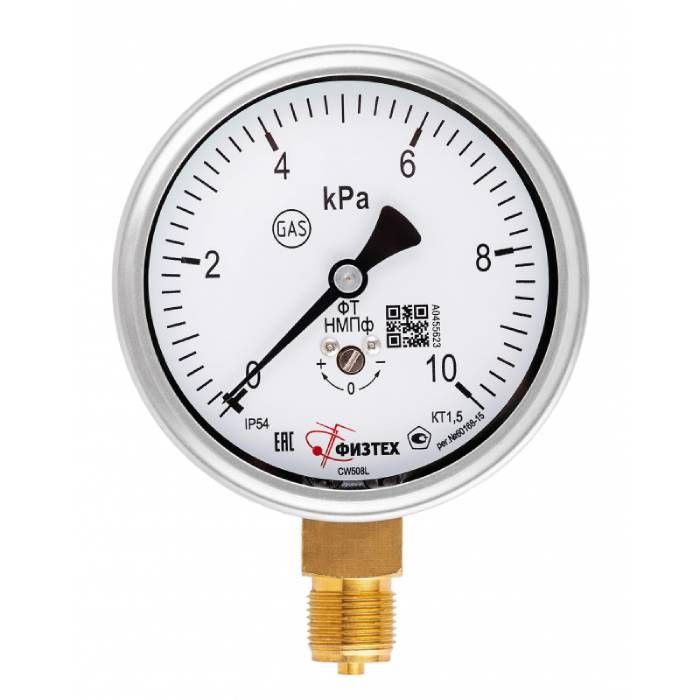

ТНМПф, НМПф IP54 100 мм тягонапоромеры, напоромеры мембранные предназначены для измерения малых величин вакуумметрического и/или избыточного давления сухих, газообразных, некристаллизующихся сред, неагрессивных к медным сплавам. Манометр низкого давления, который также называют напоромер, используется для контроля давления газа и пара в котельных и на ТЭЦ. Однако его можно встретить и на многих других производствах: пищевых, нефтеперерабатывающих, химических, а также в строительстве и машиностроении.
Манометры низкого давления, устойчивые к коррозии, используются для измерения давления в сухих и газообразных средах, которые могут быть агрессивными. Такие манометры находят применение в различных областях, включая газораспределение, производство котельного оборудования, а также в химической и нефтехимической промышленности, а также в нефтедобыче.

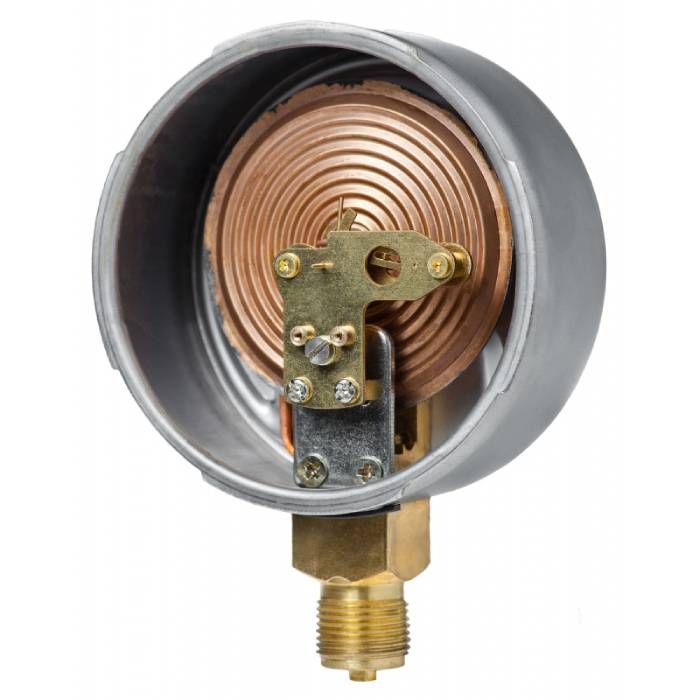

В большинстве случаев манометры для измерения давления газа низкого давления работают по принципу упругой деформации мембранного блока. Этот блок через специальный штуцер соединяется с рабочей средой, которая заполняет его. Под воздействием давления газа стенки мембранного блока деформируются и перемещают стрелку, которая связана с одной из стенок. Отклонение стрелки по шкале показывает величину давления рабочей среды.
Пределы измерений в системных единицах (кПа) — базовое исполнение (по заказу изготавливаются в любых единицах измерения)
| Параметры | Значения |
| ТНМПф IP54 (тягонапоромер) | -1,5...2,5 / -2...2; 4 / -2,5...1,5 / -3...3 / -4…2; 6 / -5...5 -6...4; 10 / -8...8 / -10...6; 15 / -12,5...12,5 / -15...10 / -4...2 / -20...20 кПа |
| НМПф IP54 (напоромер) | 0 - 4; 6; 10; 16; 25; 40 кПа |
Гарантийный срок эксплуатации — 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора — 12 месяцев с момента изготовления.
| Параметры | Значения |
| Номинальный диаметр корпуса | 100 мм |
| Класс точности | 2,5; 1,5 |
| Степень пылевлагозащиты | IP54 |
| Резьба присоединительного штуцера | М20*1,5 (базовая) |
| G1/2 (базовая) | |
| другие резьбы по заказу | |
| Размер квадрата под ключ, мм | 22 мм |
| Расположение штуцера | радиальное (РШ) |
| Внешний корректор «0» на циферблате | да |
| Устойчивость к климатическим воздействиям | исполнение У2 по ГОСТ 15150-69 (базовое) |
| исполнение УХЛ1 по ГОСТ 15150-69 (по заказу) | |
| Диапазон температур измеряемой среды, °С (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя) | от -50 до +150 |
| Диапазон температуры окружающей среды, °С | от -60 до +60 (исполнение У2) |
| от -70 до +60 (исполнение УХЛ1) | |
| Виброзащищенность | группа L3 по ГОСТ Р 52931-2008 |
| Рабочие диапазоны измерений | постоянная нагрузка — 3/4 шкалы |
| переменная нагрузка - 2/3 шкалы | |
| кратковременная нагрузка - 100% шкалы | |
| Средний срок службы | 10 лет |
| Масса, не более | 0,5 кг |
| Материал корпуса | нержавеющая сталь |
| Обечайка | байонетная, нержавеющая сталь |
| Стекло | техническое (базовое) |
| многослойное безопасное (по заказу) | |
| Мембранная коробка | медный сплав |
| Штуцер, трибко-секторный механизм | медный сплав |
| Циферблат | алюминиевый сплав, окрашенный в белый цвет |
Дополнительная информация
Описание типа средства измерений на тягонапоромеры, напоромеры ТНМПф, НМПф.pdf, 2745 Кб
Декларация о соответствии (ТР ТС 032) на тягонапоромеры, напоромеры ТНМПф, НМПф.pdf, 276 Кб
Сертификат соответствия (ТР ТС 032) на тягонапоромеры, напоромеры ТНМПф, НМПф.pdf, 858 Кб
ДСС ГОСТ ТУ Манометры ФТ на тягонапоромеры, напоромеры ТНМПф, НМПф.pdf, 724 Кб
Сертификат соответствия ТР ТС 012 на тягонапоромеры, напоромеры ТНМПф, НМПф.pdf, 1697 Кб
Сертификат об утверждении типа средств измерений на тягонапоромеры, напоромеры ТНМПф, НМПф.pdf, 92 Кб
