Цена: по запросу

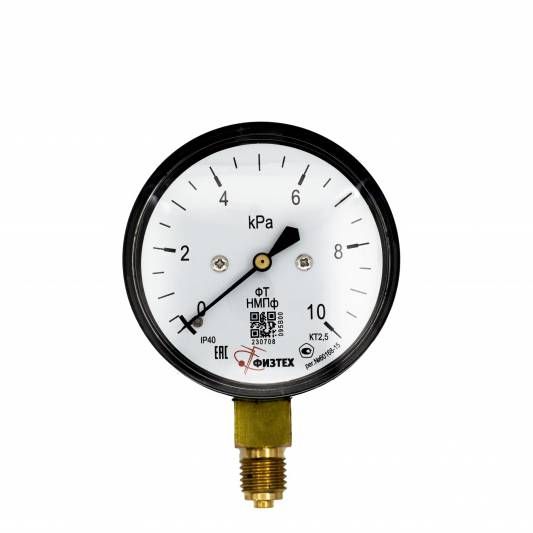

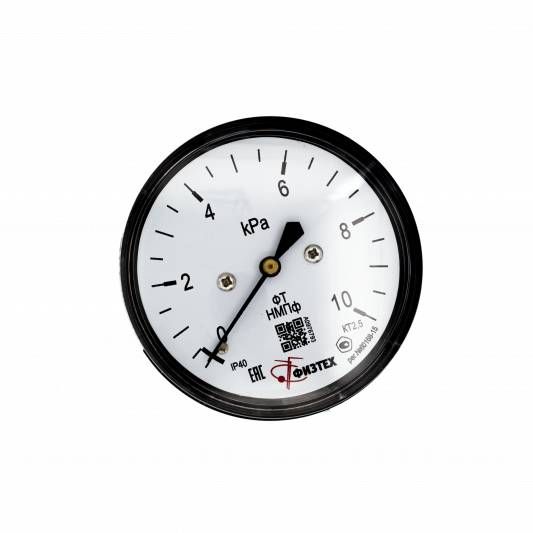

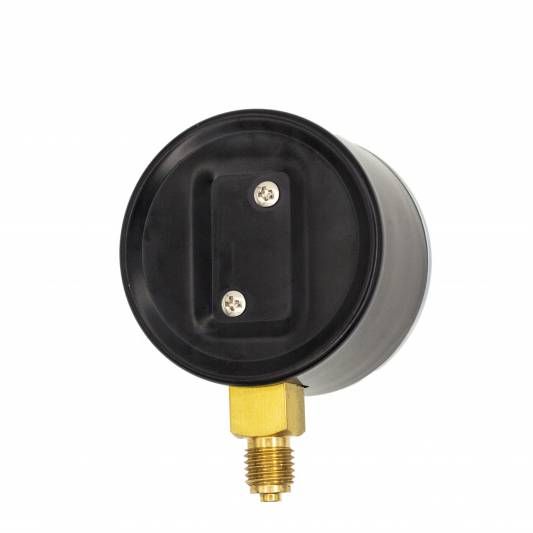

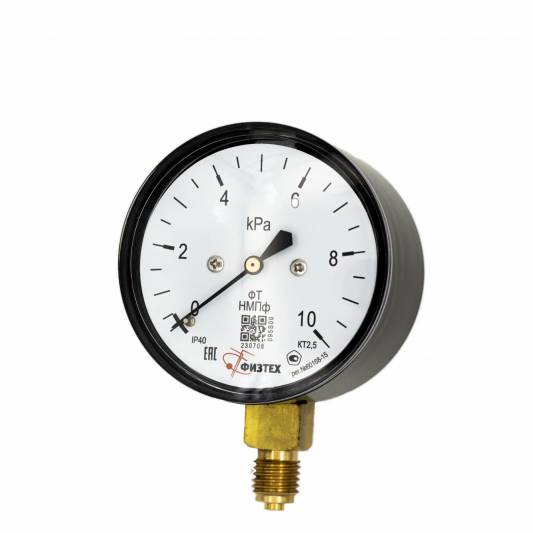

ТНМПф, НМПф IP40 63 мм тягонапоромеры, напоромеры мембранные предназначены для измерения малых величин вакуумметрического и/или избыточного давления сухих, газообразных, некристаллизующихся сред, неагрессивных к медным сплавам. Манометр низкого давления, который также называют напоромер, используется для контроля давления газа и пара в котельных и на ТЭЦ. Однако его можно встретить и на многих других производствах: пищевых, нефтеперерабатывающих, химических, а также в строительстве и машиностроении.
Манометры низкого давления, устойчивые к коррозии, используются для измерения давления в сухих и газообразных средах, которые могут быть агрессивными. Такие манометры находят применение в различных областях, включая газораспределение, производство котельного оборудования, а также в химической и нефтехимической промышленности, а также в нефтедобыче.
В большинстве случаев манометры для измерения давления газа низкого давления работают по принципу упругой деформации мембранного блока. Этот блок через специальный штуцер соединяется с рабочей средой, которая заполняет его. Под воздействием давления газа стенки мембранного блока деформируются и перемещают стрелку, которая связана с одной из стенок. Отклонение стрелки по шкале показывает величину давления рабочей среды.
Пределы измерений в системных единицах (кПа) — базовое исполнение (по заказу изготавливаются в любых единицах измерения)
| Параметры | Значения |
| ТНМПф (тягонапоромер) | -1,5...2,5 / -2...2; 4 / -2,5...1,5 / -3...3 / -4…2; 6 / -5...5 /-6...4; 10 / -8...8 / -10...6; 15 / -12,5...12,5 / -15...10 / -4...2 / -20...20 кПа |
| НМПф (напоромер) | 0 - 2,5; 4; 6; 10; 16; 25; 40 кПа |
| ТМПф | -2,5…0; -4…0; -6…0; -10…0; -16…0; -16…0; -25…0; -40…0 кПа |
Гарантийный срок эксплуатации — 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора — 12 месяцев с момента изготовления.
| Параметры | Значения |
| Номинальный диаметр корпуса | 63 мм |
| Класс точности | 2,5 |
| Степень пылевлагозащиты | IP54 |
| Резьба присоединительного штуцера | М12*1,5 (базовая); другие резьбы по заказу |
| Размер квадрата под ключ, мм | 14 мм |

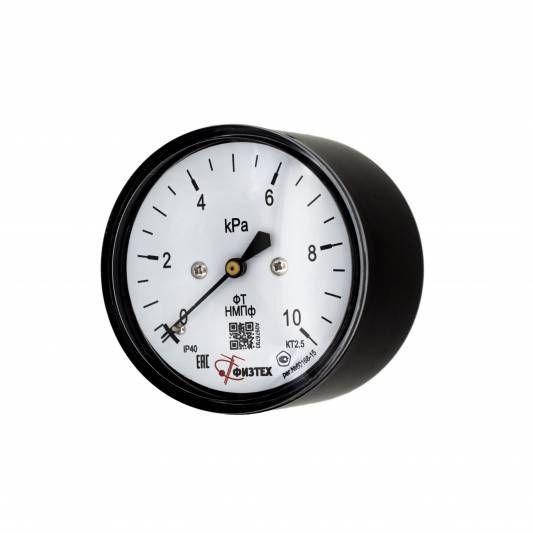

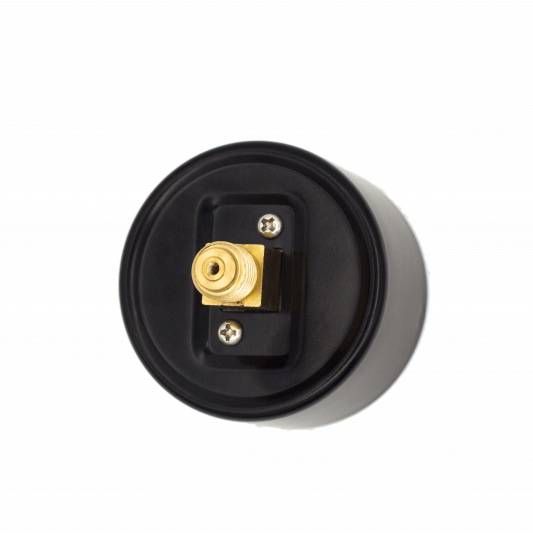

| Расположение штуцера | осевое (ОШ) |
| радиальное (РШ) | |
| Внешний корректор «0» на циферблате | нет |
| Устойчивость к климатическим воздействиям | исполнение У2 по ГОСТ 15150-69 (базовое) |
| исполнение УХЛ1 по ГОСТ 15150-69 (по заказу) | |
| Диапазон температур измеряемой среды, °С (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя) | от -50 до +150 |
| Диапазон температуры окружающей среды, °С | от -60 до +60 |
| Виброзащищенность | группа L3 |
| Рабочие диапазоны измерений | постоянная нагрузка — 3/4 шкалы |
| переменная нагрузка - 2/3 шкалы | |
| кратковременная нагрузка - 100% шкалы | |
| Средний срок службы | 10 лет |
| Масса, не более | 0,25 кг |
| Материал корпуса | сталь, окрашенная в черный цвет (базовый) |
| Обечайка | нет |
| Стекло | органическое |
| Мембранная коробка | медный сплав |
| Штуцер, трибко-секторный механизм | медный сплав |
| Циферблат | алюминиевый сплав, окрашенный в белый цвет |
