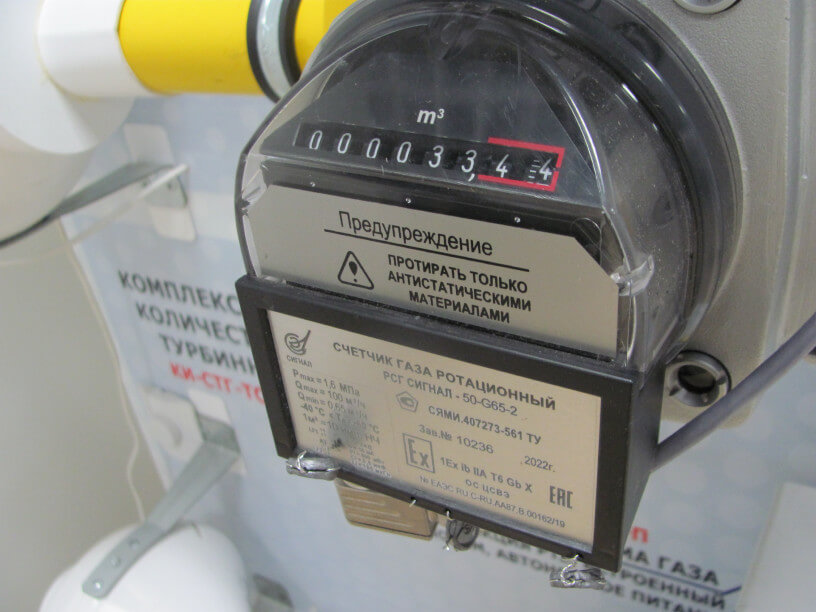

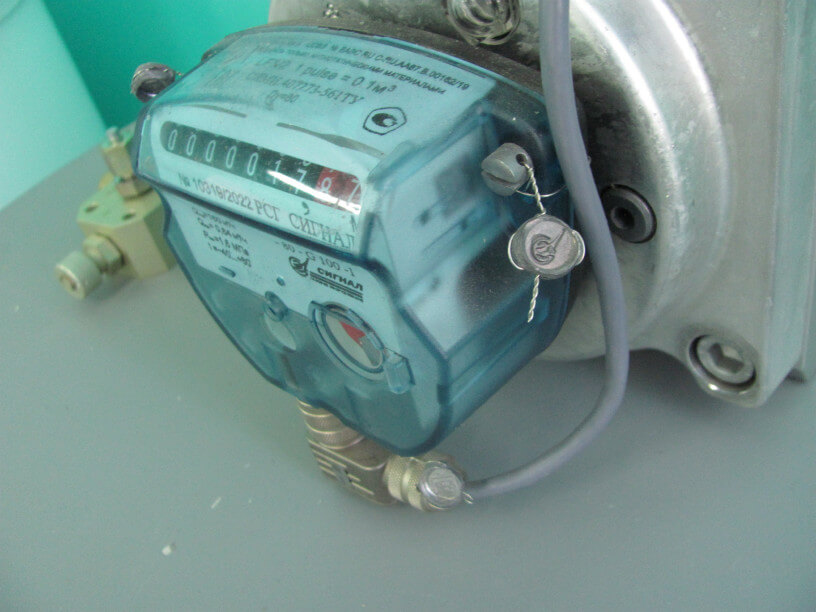

РСГ «Сигнал» счетчик газа ротационный (счетчик РСГ)

Гарантия качества товара, техническая консультация от профессионалов

Добавить товар в заявку

Цена: по запросу

Назначение счетчика газа ротационного РСГ «Сигнал»

Посмотреть всю продукцию данного завода

РСГ счетчик газа ротационный «Сигнал» предназначен для измерения объема природного газа и других неагрессивных сухих газов. Он используется на газораспределительных станциях, в газорегуляторных пунктах, котельных и других объектах. При давлении до 1,6 МПа счетчик обеспечивает коммерческий и технологический учет газа в диапазоне рабочих расходов от 0,25 до 400 м³/час (G10 – G250).

Описание счетчика газа ротационного РСГ «Сигнал»

Ротационный счетчик газа РСГ «Сигнал» представлен в четырех испонениях: Базовое, Silver, Gray низкое и Gray высокое.

Преимущества счетчика газа ротационного РСГ Сигнал:

Счетчик не требует прямых участков и применим в ПРГ
Минимимальная площадь из-за бокового сумматора
Оптимальное расположение глазков для заливки масла
Объемный принцип действия
Очень малая потеря давления
Широкий динамический диапазон (до 1:200 в перспективе 1:250)
Не чувствителен к возмущениям среды
Не чувствителен к частым остановкам
Смена масла раз в 6 лет

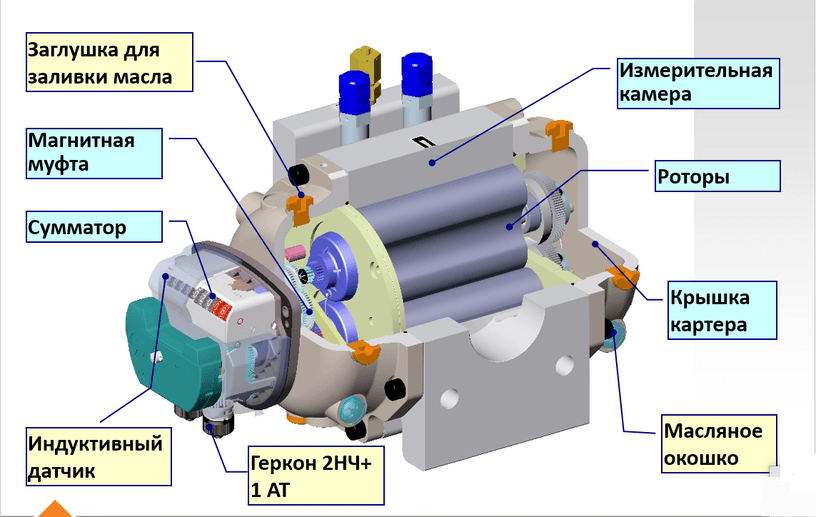

РСГ «Сигнал» состоит из 5 основных частей: измерительная камера, 2 ротора, 2 части корпуса, магнитная муфта, сумматор.

signal shema 1

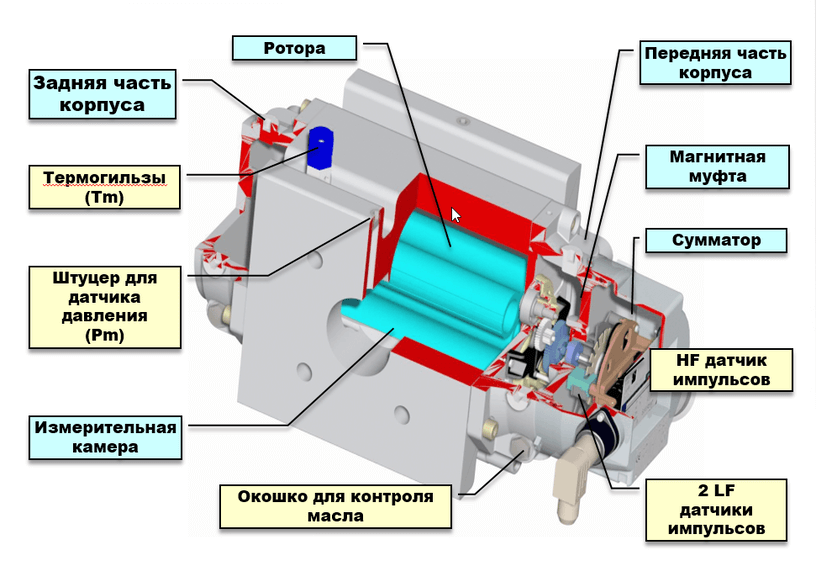

signal shema 2

РСГ «Сигнал» Silver — меньшая строительная длина; один картер; другое положение отверстий для заливки масла; монтажные отверстия для кронштейна по заказу

Особенности конструкции счетчика газа ротационного РСГ «Сигнал»

Ротора

динамическая балансировка для предотвращения вибрации и увеличении срока службы счетчика
антиблокирующее устройство для удаления пыли и предотвращения заклинивания роторов

Зазоры между роторами и корпусом

осевой зазор ≈ 0,1 мм
радиальный зазор ≈ 0,1 мм

Основные технические характеристики счетчика газа ротационного РСГ «Сигнал»

Параметры	Значения
Температура окр. среды	от -40°С до +60°С
Температура изм. среды	от -30°С до +60°С
Давление рабочее	до 1,6 МПа
Основная относительная погрешность
~от Qмин.до 0,1Qном.	±2%
~0,1 Qном. до Qмакс.	±1%
Варианты повышенной точности	не более 0,75%
Степень защиты	IP66

Исполнение счетчика газа ротационного РСГ «Сигнал» Базовое

Циклический объем, м³	Типоразмер G	Ду, мм	Qмакс., м³(воздух при станд. усл)	Межфданцевое расстояние L, мм	Диапазон измерений Qмакс./Qмин.	P max, бар	Вес, кг
0,19	G10	25	16	171	от 1:20 до 1:50	16	6
0,19	G10	40	16	171	от 1:20 до 1:50	16	6
0,19	G10	50	16	171	от 1:20 до 1:50	16	6
0,19	G16	25	25	171	от 1:20 до 1:100	16	6
0,19	G16	40	25	171	от 1:20 до 1:100	16	6
0,19	G16	50	25	171	от 1:20 до 1:100	16	6
0,19	G25	40	40	171	от 1:20 до 1:160	16	6
0,19	G25	50	40	171	от 1:20 до 1:160	16	6
0,19	G40	40	65	171	от 1:20 до 1:200	16	6
0,19	G40	50	65	171	от 1:20 до 1:200	16	6
0,59	G16	50	25	171	от 1:20 до 1:100	16	11
0,59	G25	50	40	171	от 1:20 до 1:160	16	11
0,59	G40	50	65	171	от 1:20 до 1:200	16	11
0,59	G65	50	100	171	от 1:20 до 1:250	16	11
0,94	G65	80	100	171	от 1:20 до 1:250	16	15
0,59	G100	50	160	171	от 1:20 до 1:250	16	15
0,94	G100	80	160	171	от 1:20 до 1:250	16	15
1,16	G160	80	250	171	от 1:20 до 1:250	16	17
1,78	G160	80	250	241	от 1:20 до 1:250	16	29
3,65	G250	100	400	241	от 1:20 до 1:200	16	43

Дополнительная информация

Стандартная комплектация счетчика газа ротационного РСГ «Сигнал»

2 НЧ датчика импульсов + 1 датчик несанкционированного воздействия магнитным полем
Силикагелиевый картридж в сумматоре против высокой влажности
Временный сетчатый фильтр
Термогильза
Штуцеры для отбора давления
