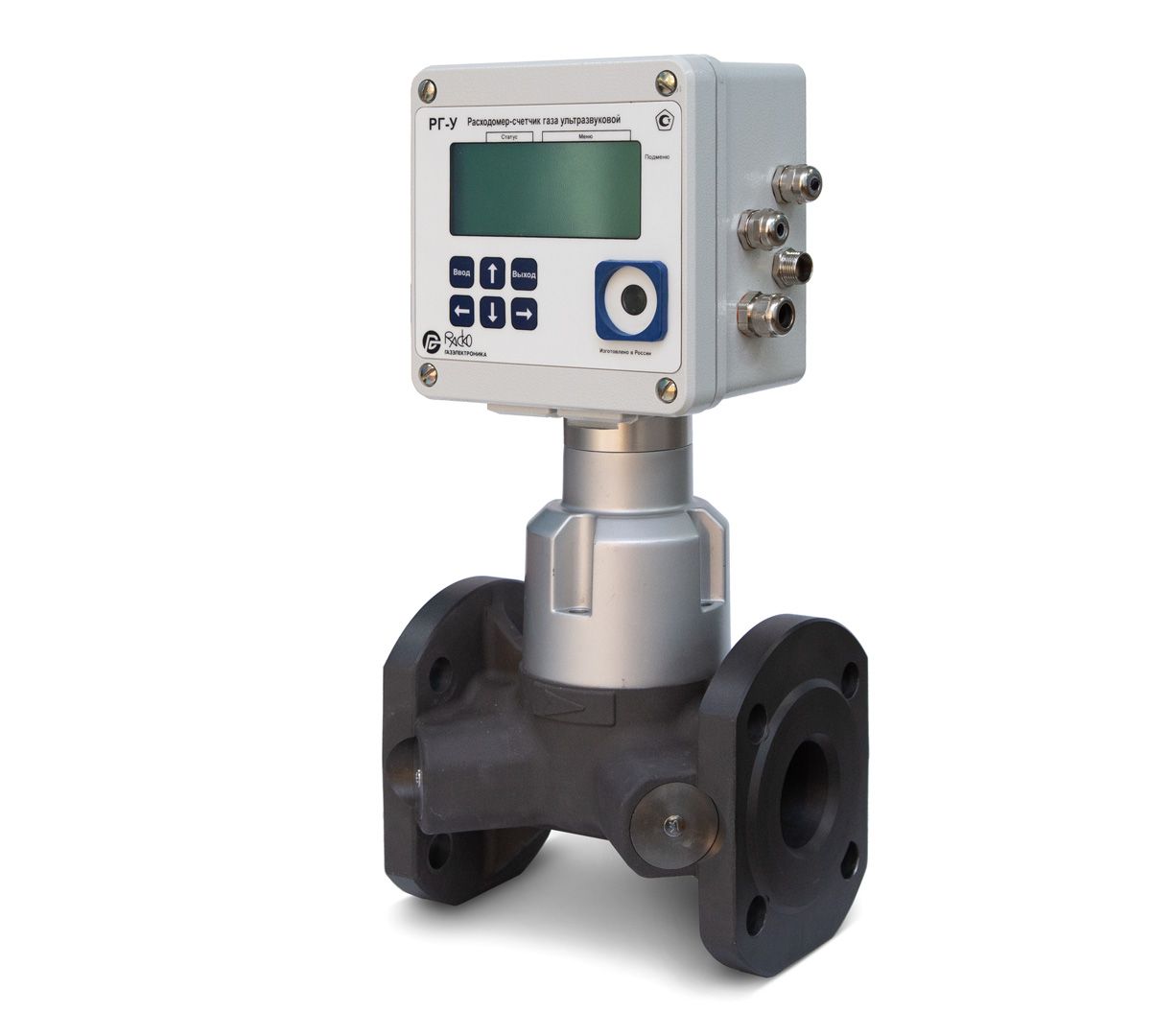

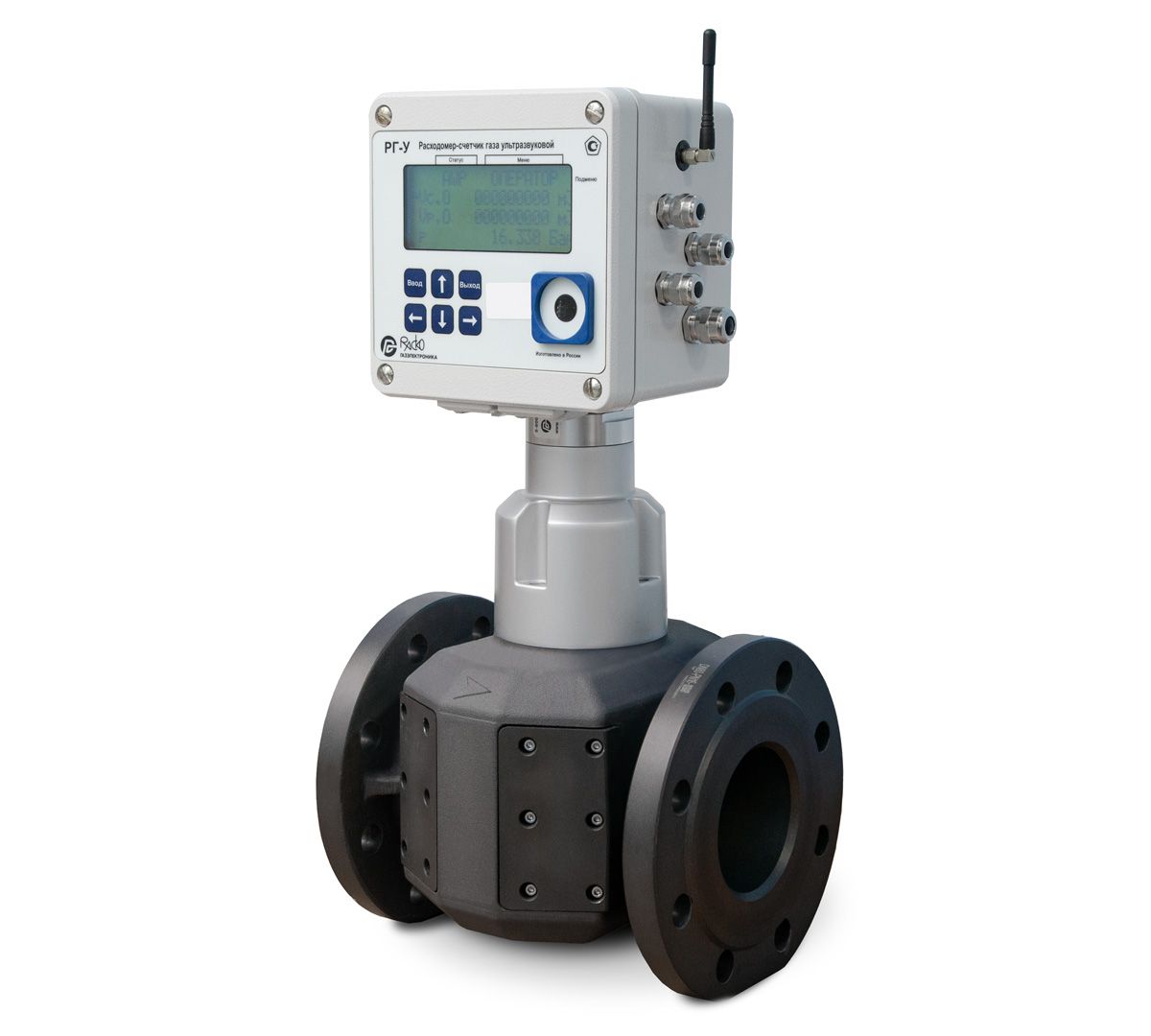

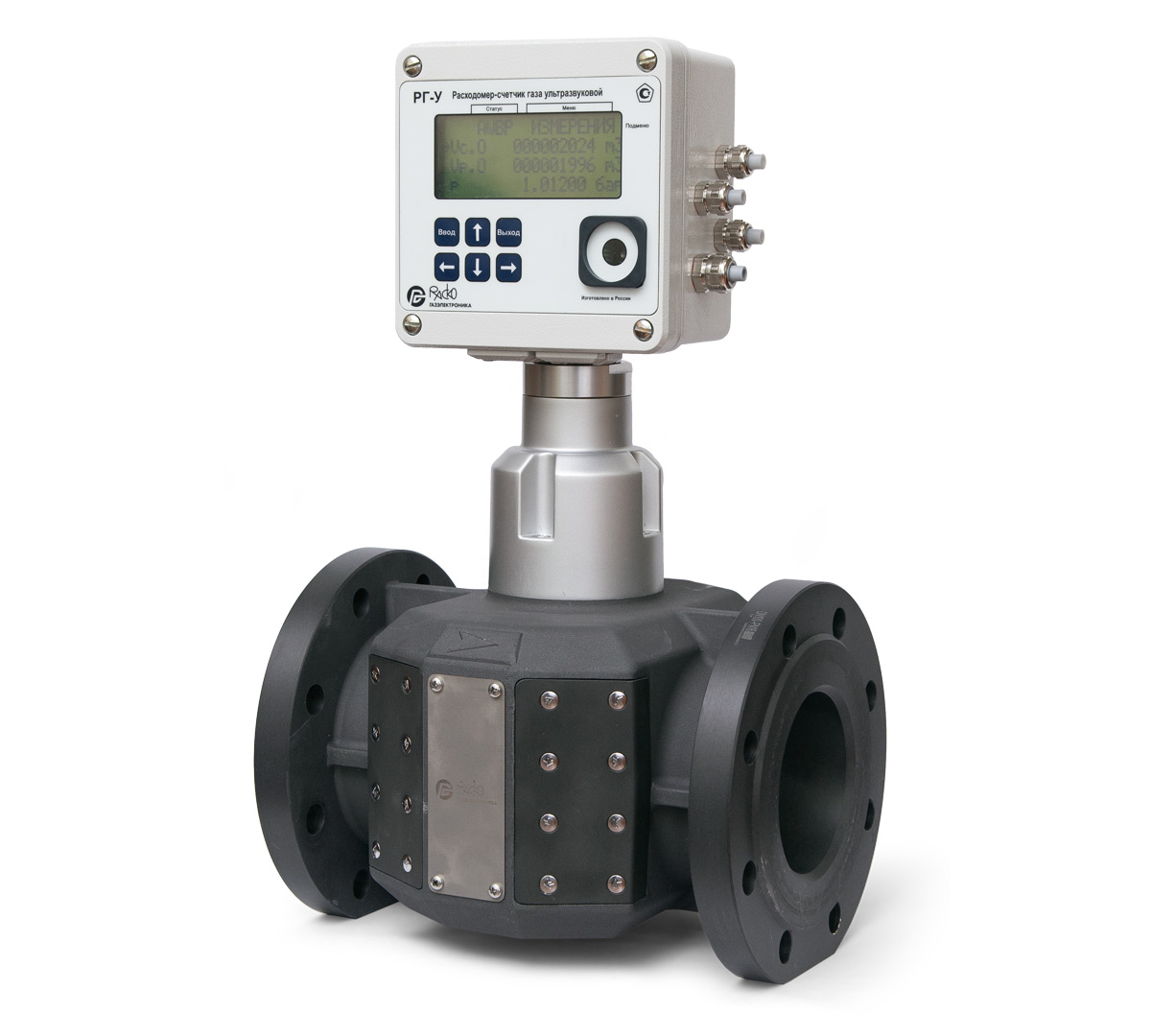

РГ-У ультразвуковой расходомер-счетчик газа

Гарантия качества товара, техническая консультация от профессионалов

Добавить товар в заявку

Цена: по запросу

Назначение ультразвукового расходомера-счетчика газа РГ-У

Посмотреть всю продукцию данного завода

Расходомеры-счетчики газа ультразвуковые РГ-У предназначены для измерения объемного расхода и объема, приведенных к стандартным условиям по ГОСТ 2939–63, природного газа и других многокомпонентных и однокомпонентных газов, находящихся в однофазном состоянии.

Описание ультразвукового расходомера-счетчика газа РГ-У

Принцип действия основан на измерении объемного расхода и объема газа при рабочих условиях ультразвуковым методом, абсолютного давления, температуры и вычисления объемного расхода и объема газа, приведенных к стандартным условиям.

Ультразвуковой метод измерений объемного расхода и объема газа при рабочих условиях основан на зависимости разности времен прохождения ультразвукового импульса по направлению и против направления течения газа между электроакустическими преобразователями от средней скорости газа вдоль акустического пути. Измеряя разницу времени прохождения ультразвукового импульса между электроакустическими преобразователями, установленными в корпусе, счетчики измеряют расход и объем газа в рабочих условиях.

Счетчик измеряет параметры состояния газа: давление и температуру, вычисляет коэффициент сжимаемости, объем и объемный расход газа, приведенные к стандартным условиям. Коэффициент сжимаемости в счетчике может вычисляться в соответствии с ГОСТ 30319.2–2015, ГОСТ 30319.3–2015, ГОСТ Р 70927–2023 (при температуре газа ниже минус 23,15 °С) или вводится в качестве условно-постоянной величины.

Состав ультразвукового расходомера-счетчика газа РГ-У:

ультразвуковой преобразователь расхода УЗПР, который включает корпус (измерительный трубопровод), через который проходит измеряемая среда, с установленными преобразователями электроакустическими ПЭА и устройство обработки сигналов УОС;
один или два термопреобразователя сопротивления;
выносной или встроенный преобразователь абсолютного давления;
измерительно-вычислительный комплекс ИВК, который преобразовывает выходные сигналы от термопреобразователей сопротивления,
преобразователя давления и УОС. ИВК в зависимости от исполнения может включать встроенный контроллер телеметрии.

Акустический импульс передается между ПЭА в виде прямых акустических лучей. Количество ПЭА зависит от номинального диаметра.

Счетчик-расходомер газа РГ-У ультразвуковой обеспечивает измерение следующих параметров:

объемный расход и объем газа при рабочих условиях;
объемный расход и объем газа, приведенные к стандартным условиям;
абсолютное давление газа;
температура газа;
температура окружающей среды (опционально).

Программное обеспечение к счетчику-расходомеру газа ультразвуковому РГ-У:

Счетчики РГ-У имеют встроенное программное обеспечение и энергонезависимую память для хранения данных заводских настроек. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО (программное обеспечение) разделено на метрологически значимую и метрологически незначимую части. ПО располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077–2014.

Основные технические характеристики ультразвукового расходомера-счетчика газа РГ-У

Расход от 0,8 до 6500 м³/ч.
Условный диаметр — от DN50 до DN300.
Рабочее давление — PN16 и PN100.
Диапазон измерения — до 1:200.

Параметр	Значение
Температура газа:	от −40 °C до +60 °C
Температура окружающей среды:	от −40 °C до +60 °C
Рабочее давление:	PN16
Интерфейс	RS232/RS485; оптический интерфейс по ГОСТ IEC 61107–2011; GSM/GPRS
Степень защиты по ГОСТ 14254–2015	IP65
Выходной импульсный сигнал, шт.	2
Взрывозащита	1Ex ib IIB T4 Gb X
Параметры автономного электрического питания: – напряжение постоянного тока ИВК, В – напряжение постоянного тока УОС, В	7,2 (2 или 4 батареи 3,6 В) 3,6 (2 батареи 3,6 В)
Напряжение постоянного тока от внешнего источника питания, В	9±0,9
Габаритные размеры корпуса, мм, не более – высота – ширина – длина	от 480 до 800 от 175 до 465 от 200 до 900
Масса, кг, не более	от 10,0 до 164,5

Пределы допускаемой относительной погрешности при измерении объема:

Исполнение	Диапазон объемного расхода	Пределы допускаемой относительной погрешности при измерении объема1), %
«О»	от Q_min до Q_t от Q_t до Q_max включ.	±2,1 ±1,1
«4С»	от Q_min до Q_t от Q_t до Q_max включ.	±1,8 ±1,1
«6С»	от Q_min до Q_t от Q_t до Q_max включ.	±1,5 ±1,1

где Q_t – значение переходного объёмного расхода при рабочих условиях, которое соответствует 0,1Q_max

¹⁾ Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенного к стандартным условиям, с учетом погрешности измерения давления, температуры и вычисления объемного расхода и объема газа при стандартных условиях, обусловленной алгоритмом вычислений и его программной реализацией.

Диапазоны рабочих расходов ультрозвуковых счетчиков газа РГ-У:

DN, мм	Q_max, м³/ч	Диапазон рабочих расходов Q_min/Q_max			Порог чувствительности, м³/ч
		1:200	1:160	1:100
		Q_min, м³/ч
50	160	0,8	1,0	1,6	0,3
80	450	2,2	2,8	4,5	0,6
100	800	4,0	5,0	8,0	1,0
150	2000	10,0	12,5	20,0	2,0
200	3000	15,0	17,5	30,0	3,0
250	4500	22,5	28,0	45,0	5,0
300	6500	32,5	40,5	65,0	8,0

Дополнительная информация

Исполнения ультразвукового расходомера-счетчика газа РГ-У:

РГ-У [1]-[2]-[3]-[4]-[5]-[6]-[7]-[8]-[9]

[1] – номинальный внутренний диаметр (условный проход), выбирается из ряда DN50, DN80, DN100, DN150, DN200, DN250, DN300;

[2] – диапазон измерений объемного расхода: 1:100; 1:160; 1:200;

[3] – диапазон измерений рабочего давления, МПа, выбирается из ряда:

0,2 – для диапазона от 0,08 до 0,20 МПа;
0,5 – для диапазона от 0,1 до 0,5 МПа;
0,75 – для диапазона от 0,15 до 0,75 МПа;
1,0 – для диапазона от 0,2 до 1,0 МПа;
1,7 – для диапазона от 0,4 до 1,7 МПа;

[4] – диапазон измерений температуры рабочей среды, выбирается из ряда:

ТС – для диапазона от минус 30 до плюс 60 °С;
ТР – для диапазона от минус 40 до плюс 60 °С;

[5] –исполнение в зависимости от метрологических характеристик: О, 4С, 6С;

[6] – тип корпуса:

К1 – литой;

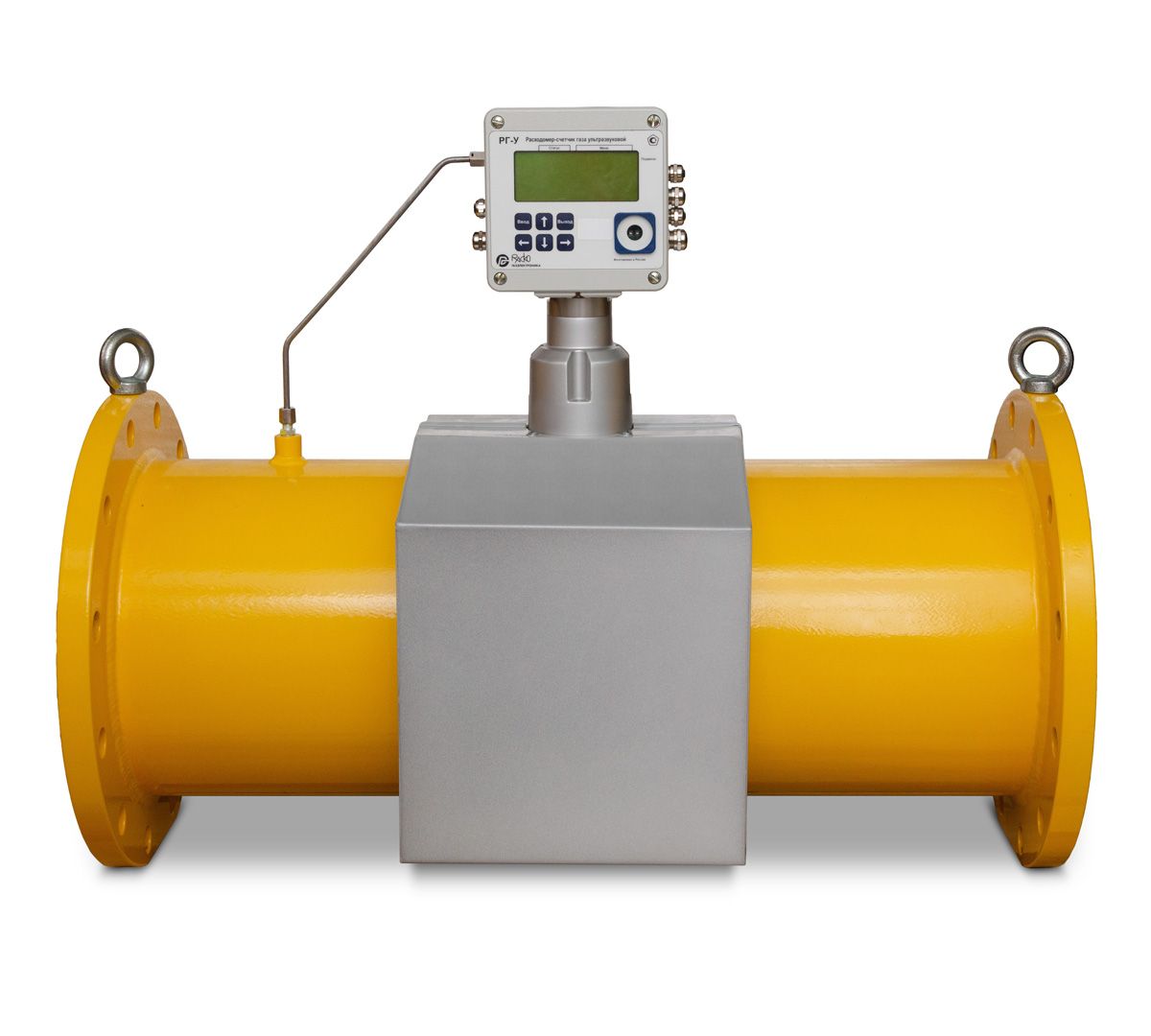

К2 – сварной с металлическими кожухами;
К3 – сварной без металлических кожухов;

[7] – конструктивное исполнение по монтажу ИВК:

И1 – моноблочное исполнение;
И2 – выносное исполнение;

[8] – наличие встроенного контроллера телеметрии:

М0 – без встроенного контроллера телеметрии;
М1 – со встроенным контроллером телеметрии;

[9] – наличие дополнительного термопреобразователя сопротивления для измерения температуры окружающей среды:

0 – без термопреобразователя сопротивления;
Т2 – с термопреобразователем сопротивления

Сопроводительная документация

РГ-У. Сертификат соответствия ТР ТС 012/2011, 2970 Кб

РГ-У. Декларация о соответствии ТР ТС 020/2011, 810 Кб
