Цена: по запросу

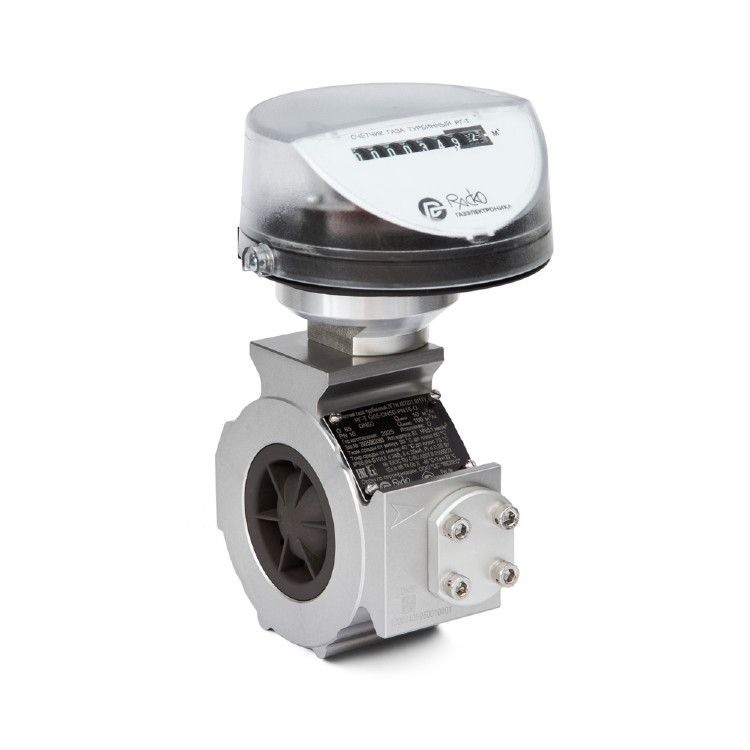

РГ-К турбинный счетчик газа предназначен для технологического (внутрихозяйственного) измерения объёма природного газа, а также других неагрессивных газовых сред при плавно изменяющемся расходе. Приборы применяются в промышленных установках, на магистральных трубопроводах и в системах энергоснабжения.

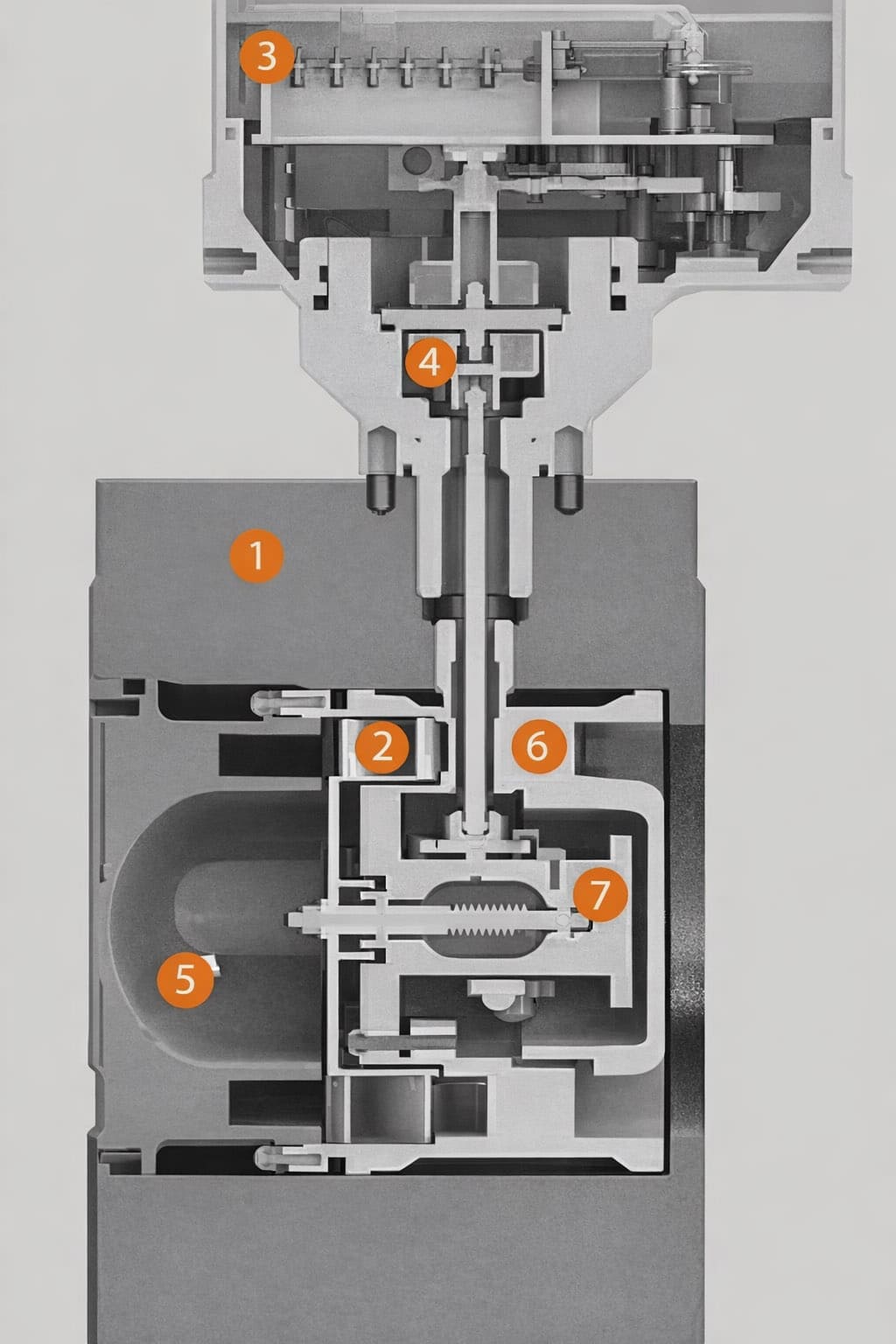

Измеряемый газовый поток приводит во вращение турбинное колесо. Число оборотов турбины прямо пропорционально объёму прошедшего газа, а частота вращения соответствует текущему расходу. Крутящий момент передаётся на счётный механизм через магнитную муфту и редуктор.
Счётчик газа РГ-К оснащён восьмиразрядным механическим индикатором, отображающим рабочий объём прошедшего газа.
Измерительный картридж монтируется в корпус счётчика с применением мягких уплотнительных колец, что обеспечивает устойчивость прибора к крутящим и изгибающим нагрузкам, возникающим при монтаже.
Высокая надёжность эксплуатации счётчика РГ-К достигается благодаря использованию прецизионных шарикоподшипников, а также высокой точности обработки корпуса и всех подвижных элементов конструкции.
Алюминиевые детали, включая турбинное колесо, подвергаются твёрдому анодированию. Такая обработка снижает коэффициент трения и повышает стойкость к механическому износу и воздействию агрессивных факторов рабочей среды.
При эксплуатации в условиях повышенной загрязнённости газа рекомендуется установка масляного насоса для увеличения ресурса прибора.
Снижение потерь давления обеспечивается наличием струевыпрямителя на входе счётчика и применением подшипников с низким коэффициентом трения.

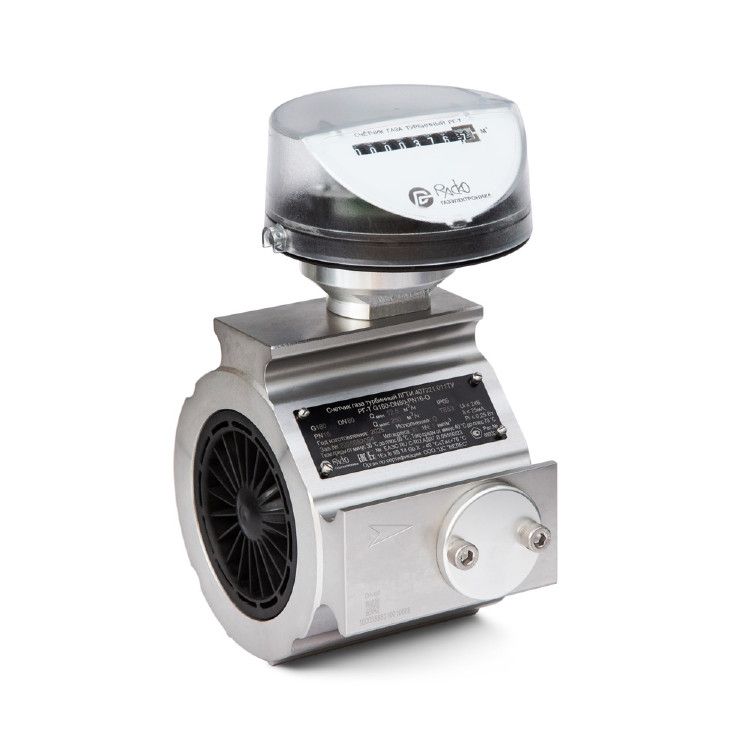

Приборы РГ-К выпускаются в безфланцевом исполнении и устанавливаются между входным и выходным фланцами трубопровода. Модификация РГ-К DN25 имеет фланцевое исполнение с резьбовыми отверстиями.
| Параметры | Значения |
| Типоразмер счетчика | от G10 до G1000 |
| Расход | от 16 до 1600 м3/ч |
| Условный диаметр | от DN25 до DN150 |
| Рабочее давление | PN16 |
| Диапазон измерения | до 1:30 |
| Диапазон температур измеряемой среды | от -30°С до +60°С |
| Диапазон температур окружающей среды | от -40°С до +70°С |
| Степень защиты счетчика от внешних воздействий | IP65 по ГОСТ 14254-2015 |
| Исполнение | Диапазон объемного расхода | Пределы допускаемой относительной погрешности при измерении объема1), % |
| «О» | от Qmin до Qt от Qtдо Qmax включ. |
±2,0 ±1,0 |
| «O1» | от Qmin до Qt от Qtдо Qmax включ. |
±3,0 ±1,5 |
| «O2» | от Qminдо Qmaxвключ. | ±2,0 |
где
Qt — значение переходного объёмного расхода при рабочих условиях, которое соответствует 0,2Qmax
1) Пределы относительной погрешности при измерении объема нормированы во всём диапазоне рабочих условий счетчика.
| Типоразмер | DN, мм | Qmax, м3/ч | Диапазон рабочих расходов Qmin/Qmax | ||
| 1:30 | 1:20 | 1:10 | |||
| Qmin, м3/ч | |||||
| G10 | 25 | 16 | - | - | 2 |
| G16 | 25 | 25 | - | - | 2,5 |
| G25 | 25 | 40 | - | - | 4 |
| G25 | 40 | 40 | - | - | 4 |
| G40 | 40 | 65 | - | - | 6,5 |
| G40 | 50 | 65 | - | 5 | 6,5 |
| G65 | 50 | 100 | - | 8 | 10 |
| G100 | 80 | 160 | - | 8 | 16 |
| G160 | 80 | 250 | 8 / 10* | 12,5 | 25 |
| G250 | 80 | 400 | - | 20 | 40 |
| G160 | 100 | 250 | - | 12,5 | 25 |
| G250 | 100 | 400 | 12,5 / 16* | 20 | 40 |
| G400 | 100 | 650 | 20 | 32,5 | 65 |
| G400 | 150 | 650 | - | 32,5 | 65 |
| G650 | 150 | 1000 | 35,5 | 50 | 100 |
| G1000 | 150 | 1600 | - | 80 | 160 |
* Для данных типоразмеров доступны расширения 1:25
Турбинный счетчик газа РГ-К. Информационный буклет.pdf, 217 Кб
