Цена: по запросу

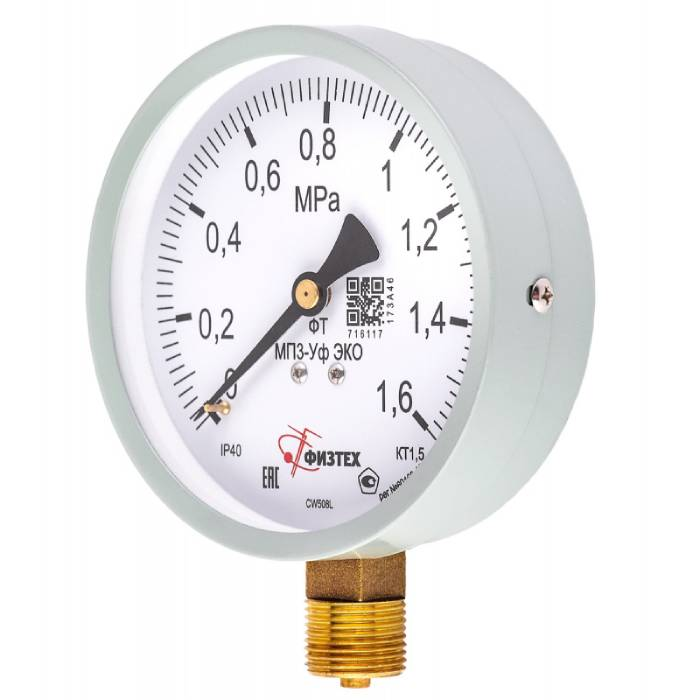

МП3-Уф исп ЭКО манометры общетехнические предназначены для измерений и контроля (сигнализации) избыточного и вакуумметрического давления различных сред (жидкость, газ и пар). Манометры общетехнические МП3-Уф исп ЭКО предназначены для измерения избыточного давления некристаллизующихся, неагрессивных по отношению к медным сплавам сред (жидкостей, пара, газов) в сфере ЖКХ.
МП3-Уф исп ЭКО — это прибор для измерения избыточного давления, который широко применяется в различных технических устройствах и системах (в т.ч. в конструкциях отопления, вентиляции, водоснабжения; в теплоэнергетике, в трубопроводах для транспортировки жидкостей и газов, в механизированных установках гидравлического и пневматического типа).
Принцип действия манометров МП3-Уф исп ЭКО основан на уравновешивании измеряемого давления силами упругой деформации чувствительного элемента – трубчатой пружины. Измеряемое давление через штуцер поступает в полость измерительной пружины и посредством трибко-секторного механизма вызывает пропорциональное вращательное движение стрелки по шкале.
Пределы измерений в системных единицах (МПа) — 0- 250; 400; 600 кПа; 0-1; 1,6; 2,5; 4; 6 МПа.
Гарантийный срок эксплуатации — 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора — 12 месяцев с момента изготовления.
Параметры | Значения |
Номинальный диаметр корпуса | 100 мм |
Класс точности | 1,5 |
Степень пылевлагозащиты | IP40 |
Резьба присоединительного штуцера | М20*1,5; G1/2 |
Размер квадрата под ключ, мм | 14 мм |
Расположение штуцера | радиальное |
Устойчивость к климатическим воздействиям | исполнение У2 по ГОСТ 15150-69 |
Диапазон температур измеряемой среды, °С (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя) | от -50 до +150 |
Диапазон температуры окружающей среды, °С | от -60 до +60 |
Виброзащищенность | группа L3 по ГОСТ Р 52931-2008 |
Рабочие диапазоны измерений | постоянная нагрузка - 100% шкалы |
переменная нагрузка - 2/3 шкалы | |
кратковременная нагрузка - 110% шкалы | |
Средний срок службы | 10 лет |
Масса, не более | 0,3 кг |

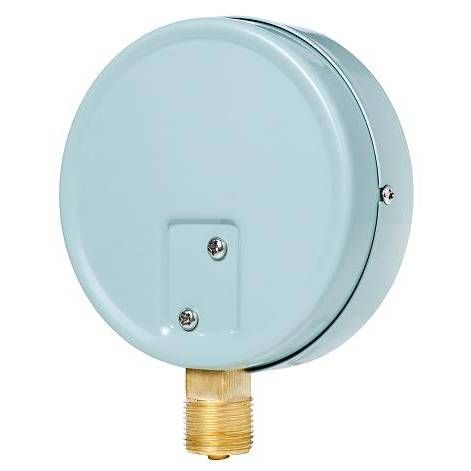

Материал корпуса | сталь, окрашенная в серый цвет |
Обечайка | сталь, окрашенная в серый цвет, крепление винтами |
Стекло | техническое |

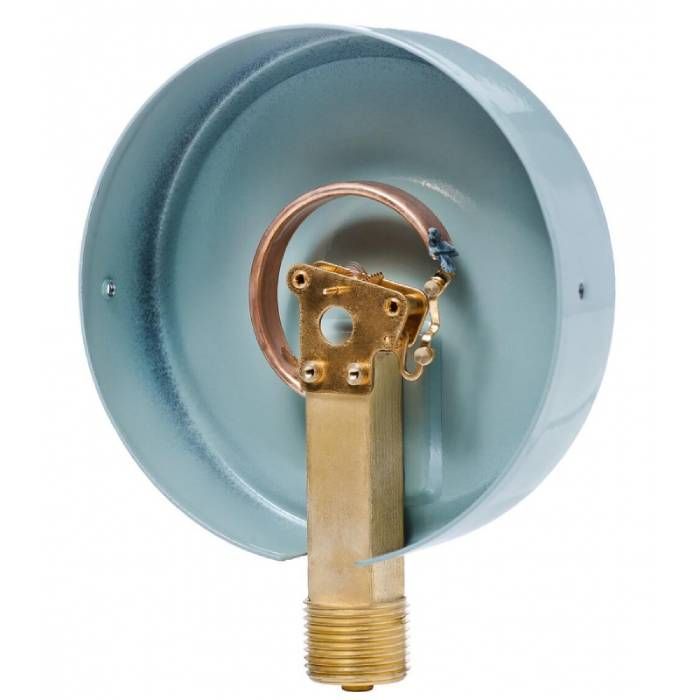

Трубчатая пружина | медный сплав, полувитковая |
Штуцер, трибко-секторный механизм | медный сплав |
Циферблат | алюминиевый сплав, окрашенный в белый цвет |
Дополнительная информация
Декларация о соответствии (ТР ТС 032) на манометры общетехнические МП3-Уф исп ЭКО.pdf, 276 Кб
Описание типа средства измерений на манометры общетехнические МП3-Уф исп ЭКО.pdf, 353 Кб
Сертификат об утверждении типа средств измерений на манометры общетехнические МП3-Уф исп ЭКО.pdf, 92 Кб
Сертификат соответствия (ТР ТС 032) на манометры общетехнические МП3-Уф исп ЭКО.pdf, 858 Кб
Сертификат соответствия ТР ТС 012 на манометры общетехнические МП3-Уф исп ЭКО.pdf, 1697 Кб
ДСС ГОСТ ТУ Манометры ФТ на манометры общетехнические МП3-Уф исп ЭКО.pdf, 724 Кб
