Цена: по запросу

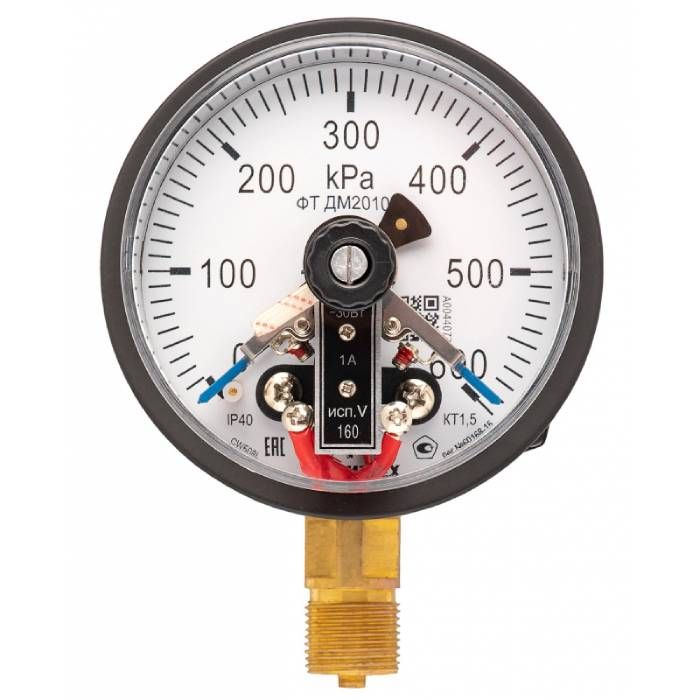

Вакуумметры, мановакуумметры, манометры электроконтактные сигнализирующие ДВ2010ф, ДА2010ф, ДМ2010ф предназначены для измерения избыточного и/или вакуумметрического давления некристаллизующихся, неагрессивных по отношению к медным сплавам сред.
Сигнализирующее устройство прямого действия позволяет управлять внешними электрическими цепями, замыкая или размыкая их при достижении заданного давления. Прибор также обеспечивает визуальную индикацию контролируемого давления в процессе работы.

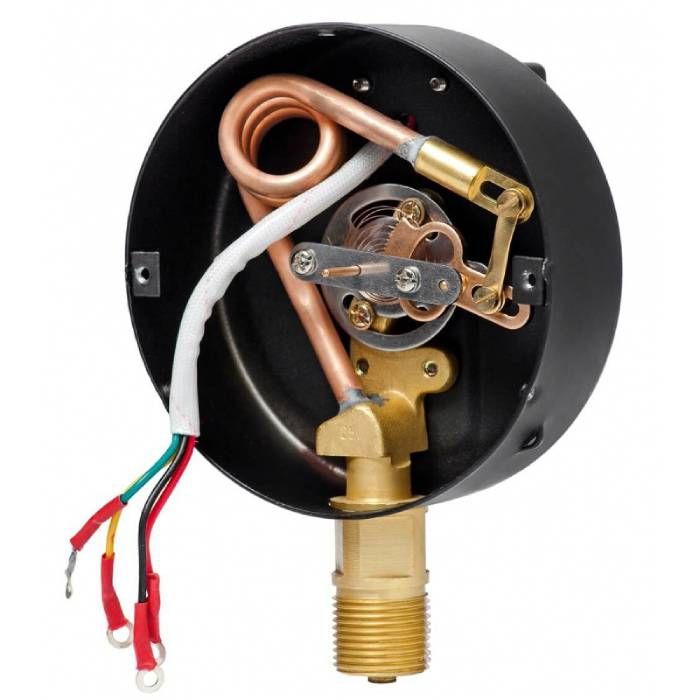

Электроконтактные манометры выполняют коммутацию электрической цепи в зависимости от уровня давления. Стрелка прибора механически соединена с электроконтактной группой, имеющей две уставки (пороговые значения). При выходе стрелки за установленные пределы цепь замыкается или размыкается, а управляющее реле отправляет световой или звуковой сигнал на внешнее устройство. Это позволяет оперативно выявлять случаи превышения или снижения предельно допустимого рабочего давления в системе.
Данные приборы производятся с магнитным поджатием контактов, что позволяет коммутировать большие токи. Электроконтактные манометры с магнитным поджатием контактов имеют большую разрывную мощность контактов, по сравнению с манометрами со скользящими контактами.
| Параметры | Значения |
| ДВ2010ф (вакуумметр) | -100-0 кПа |
| ДА2010ф (мановакуумметр) | -100 - 60; 150; 300; 500 кПа; -0,1 - 0,9; 1,5; 2,4 МПа |
| ДМ2010ф (манометр) | 0 - 100; 160; 250; 400; 600 кПа; 0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа |
Гарантийный срок эксплуатации — 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора — 12 месяцев с момента изготовления.
Межповерочный интервал — 2 года
В манометрах ДМ2010ф, ДМ2005ф контактная группа (сигнализирующее устройство) имеет четыре варианта исполнения по ГОСТ 2405-88.
В стандартном исполнении используется магнитное поджатие.
| Исполнение III | Исполнение V (по умолчанию) |
| Два размыкающих контакта Первая уставка(min, левая) — синяя Вторая уставка (max, правая) — красная Состояние контактов при положении стрелки: — до первой (min) уставки оба контакта замкнуты; — между уставками первый контакт разомкнут, второй замкнут; — после второй (max) уставки оба контакта разомкнуты. |
Первый размыкающий, второй замыкающий Первая уставка(min, левая) — синяя Вторая уставка (max, правая) — синяя Состояние контактов при положении стрелки: — до первой (min) уставки первый контакт замкнут, второй разомкнут; — междууставками оба контакта разомкнуты; — после второй (max) уставки первый контакт разомкнут, второй замкнут. |
| Исполнение IV | Исполнение VI |
| Два замыкающих контакта Первая уставка(min, левая) — красная Вторая уставка (max, правая) — синяя Состояние контактов при положении стрелки: — до первой (min) уставки оба контакта разомкнуты; — между уставками первый контакт замкнут, второй разомкнут; — после второй (max) уставки оба контакта замкнуты. |
Первый замыкающий, второй размыкающий Первая уставка(min, левая) — красная Вторая уставка (max, правая) — красная Состояние контактов при положении стрелки: — до первой (min) уставки первый контакт разомкнут, второй замкнут; — между уставками оба контакта замкнуты; — после второй (max) уставки первый контакт замкнут, второй разомкнут. |
| Параметры | Значения |
| Номинальный диаметр корпуса | 100 мм |
| Класс точности | 1,5 (базовый) |
| 1,0 (по заказу) | |
| Степень пылевлагозащиты | IP40 |
| Резьба присоединительного штуцера | М20*1,5 (базовая); другие резьбы по заказу |
| Размер квадрата под ключ, мм | 17 мм |
| Расположение штуцера | радиальное |
| Устойчивость к климатическим воздействиям | исполнение У2 по ГОСТ 15150-69 |
| Диапазон температур измеряемой среды, °С (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя) | от -50 до +150 |
| Диапазон температуры окружающей среды, °С | от -60 до +60 |
| Виброзащищенность | группа L3 по ГОСТ Р 52931-2008 |
| Рабочие диапазоны измерений | постоянная нагрузка - 100% шкалы |
| переменная нагрузка - 2/3 шкалы | |
| кратковременная нагрузка - 110% шкалы | |
| Средний срок службы | 10 лет |
| Масса, не более | 0,5 кг |
| Тип контактов | с магнитным поджатием (базовый) |
| скользящие контакты (по заказу) | |
| Коммутируемое напряжение | 12-220В постоянного тока |
| 12-380В переменного тока | |
| Сила тока, не более | 1А для контактов с магнитным поджатием |
| 0,5А для скользящих контактов | |
| Максимальная разрывная мощность контактов | с магнитным поджатием: |
| — 30Вт постоянного тока | |
| — 50ВА переменного тока | |
| для скользящих контактов: | |
| — 10Вт постоянного тока | |
| — 20ВА переменного тока | |
| Пределы допускаемой погрешности срабатывания электроконтактной схемы, % от диапазона показаний | для контактов с магнитным поджатием +/- 4% |
| для скользящих контактов +/- 2,5% | |
| Материал корпуса | сталь, окрашенная в черный цвет |
| Обечайка | сталь, окрашенная в черный цвет, крепление винтами |
| Стекло | органическое |

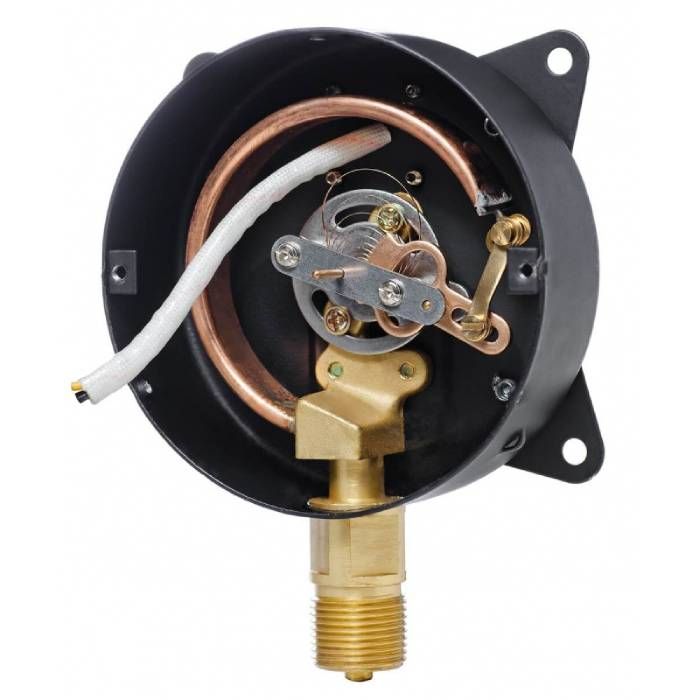

| Трубчатая пружина | медный сплав: |
| до 10 МПа полувитковая | |
| от 16 до 60 МПа многовитковая | |
| Штуцер, трибко-секторный механизм | медный сплав |
| Циферблат | алюминиевый сплав, окрашенный в белый цвет |
