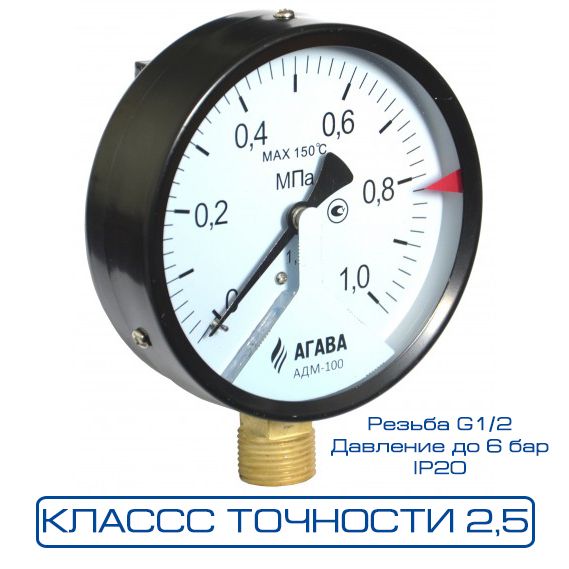

АДМ-100 стрелочный манометр с аналоговым и цифровым выходами

Гарантия качества товара, техническая консультация от профессионалов

Цена по запросу

Назначение стрелочного манометра с аналоговым и цифровым выходами АДМ-100

Манометры АДМ-100 позволяют получать информацию об избыточном давлении жидкостей, газа и паров: визуальную (с циферблата), аналоговую (ток 4-20 мА) и дискретную (в зависимости от модификации). Применяются в жилищно-коммунальном хозяйстве, в системах централизованного контроля и управления технологическими процессами на объектах водо-, тепло-, газо- и нефтеснабжения, в распределительных сетях, а также в локальных системах автоматизации компрессорного, насосного и другого оборудования.

Описание стрелочного манометра с аналоговым и цифровым выходами АДМ-100

Стрелочные манометры АДМ-100 выпускаются в пяти различных модификациях:

  • с токовым выходом
  • с токовым и двумя дискретными выходами
  • с токовым и цифровым выходом RS-485
  • с токовым и цифровым выходом Ethernet
  • со встроенным ПИД-регулятором

Отличительные особенности стрелочных манометров серии АДМ-100:

  • Сокращают расходы на монтаж/наладку/эксплуатацию оборудования за счет уменьшения количества приборов и мест присоединения.
  • Имеют оптимальное сочетание цена/качество.
  • Просты в монтаже и наладке.
  • Обладают стабильными метрологическими характеристиками.
  • Имеют меньшие габариты в сравнении с электромеханическими контактными манометрами.

Для передачи информации с датчиков с выходами RS-485 и Ethernet в системы диспетчеризации доступна бесплатная версия ОРС-сервера AgavaOPC-Modbus.

Модификации стрелочного манометра с аналоговым и цифровым выходами АДМ-100:

Манометр АДМ-100.3 — два устройства в одном приборе: показывающий манометр и аналоговый преобразователь давления с токовым выходом. АДМ-100.3 предназначен для пропорционального преобразования избыточного давления паров, жидкостей и газа в стандартный выходной сигнал постоянного тока, а также для визуального отображения измеряемого давления.

Манометр АДМ-100.1 — стрелочный манометр с токовым и дискретными выходами. АДМ-100.1 предназначен для визуального отображения измеряемого избыточного давления паров, жидкостей и газа, а также преобразования значения давления в сигнал постоянного тока 4–20 мА с выдачей дискретных сигналов нижнего и верхнего пределов.

Манометр АДМ-100.2.1 — стрелочный манометр с токовым и цифровым (RS-485) выходами. АДМ-100.2.1 предназначен для визуального отображения измеряемого избыточного давления паров, жидкостей и газа, а также преобразования значения давления в сигнал постоянного тока 4–20 мА c одновременной выдачей цифрового сигнала, в стандарте RS-485 во внешнюю систему сбора информации по протоколу MODBUS.

Манометр АДМ-100.2.2 — стрелочный манометр с токовым и цифровым (Ethernet) выходами. АДМ-100.2.2 предназначен для визуального отображения измеряемого избыточного давления паров, жидкостей и газа, а также преобразования значения давления в сигнал постоянного тока 4–20 мА c одновременной выдачей цифрового сигнала в стандарте 10Base-T (Ethernet) во внешнюю систему сбора информации по протоколу MODBUS.

Манометр АДМ-100.4 — манометр со встроенным ПИД-регулятором. АДМ-100.4 предназначен для измерения давления пара, жидкостей и газа; построения локального регулятора давления как «после себя», так и «до себя»; формирования сигналов «Больше/Меньше» для управления исполнительным механизмом; формирования токового сигнала, пропорционального давлению; отображения давления на привычном стрелочном циферблате. В манометре-регуляторе АДМ-100.4 реализована функция ПИД-регулирования, благодаря чему отпадает необходимость в приобретении дополнительного контроллера или регулятора, устройства индикации и преобразователя давления, а также сокращаются расходы на кабельную продукцию, монтаж, наладку, эксплуатацию за счет сокращения количества приборов и мест присоединения.

Основные технические характеристики стрелочного манометра с аналоговым и цифровым выходами АДМ-100

Технические характеристики стрелочного манометра АДМ-100.3

Верхний предел измерения — 0,25 МПа; 0,4 МПа; 0,6 МПа; 1,0 МПа; 1,6 МПа; 2,5 МПа; 4,0 МПа; 6,0 МПа.
Выходной сигнал — 4-20 мА.
Класс точности — 1,5.
Климатическое исполнение УХЛ3.1 по ГОСТ 15150-69 — от −10 до +55 °С.
Температура измеряемой среды от −10 до +80 °С.
Защита от воды и пыли IP 20 или IP 54
Материал штуцера корпуса — латунь, материал корпуса — сталь черная, материал механизма — латунь, материал рабочей камеры — латунь
Предельное давление перегрузки — 120 % от верхнего предела измерений.
Присоединительная резьба к отбору давления М20×1,5. (у АДМ-100-0,6 — G1/2).
Диаметр корпуса — 100 мм.
Расположение штуцера — радиальное.
Рабочая среда — жидкости и газы, не агрессивные к материалам измерителя.

Технические характеристики стрелочного манометра АДМ-100.1

Верхний предел измерения — 0,25 МПа; 0,4 МПа; 0,6 МПа; 1,0 МПа; 1,6 МПа; 2,5 МПа; 4,0 МПа; 6,0 МПа.
Выходной сигнал — 4—20 мА.
Напряжение питания — от 12 до 24 В.
Потребляемый ток — до 60 мА.
Уставка нижнего и верхнего пределов от 0 до 100%, дискретность 1%.
Дискретные выходные сигналы — 2 шт., гальванически изолированные, тип — открытый коллектор 30В 200мА.
Класс точности — 1,5.
Климатическое исполнение УХЛ3.1 по ГОСТ 15150-69 — от −10 до +55 °С.
Температура измеряемой среды — от —10 до +80 °С.
Защита от воды и пыли — IP 20.
Материал штуцера — латунь, материал корпуса — сталь черная, материал механизма — латунь, материал рабочей камеры — латунь.
Предельное давление перегрузки — 120 % от верхнего предела измерений.
Присоединительная резьба к отбору давления — М20×1,5; G1/2.
Диаметр корпуса — 100 мм.
Расположение штуцера — радиальное.
Рабочая среда — жидкости и газы, не агрессивные к материалам измерителя.

Технические характеристики стрелочного манометра АДМ-100.2.1

Верхний предел измерения — 0,25 МПа; 0,4 МПа; 0,6 МПа; 1,0 МПа; 1,6 МПа; 2,5 МПа; 4,0 МПа; 6,0 МПа.
Выходной сигнал — 4—20 мА.
Напряжение питания — от 12 до 24 В.
Потребляемый ток — до 60 мА.
Интерфейс — RS-485.
Класс точности — 1,5.
Климатическое исполнение УХЛ3.1 по ГОСТ 15150-69 — от −10 до +55 °С.
Температура измеряемой среды — от −10 до +80 °С.
Защита от воды и пыли — IP 20.
Материал штуцера — латунь, материал корпуса — сталь черная, материал механизма — латунь, материал рабочей камеры — латунь.
Предельное давление перегрузки — 120 % от верхнего предела измерений.
Присоединительная резьба к отбору давления — М20×1,5; G1/2.
Диаметр корпуса — 100 мм.
Расположение штуцера — радиальное.
Рабочая среда — жидкости и газы, не агрессивные к материалам измерителя.
Передача регистрируемых параметров на компьютер с помощью бесплатной программы АГАВА ИРВ-01. Регистратор для АДМ-100.

Технические характеристики стрелочного манометра АДМ-100.2.2

Верхний предел измерения — 0,25 МПа; 0,4 МПа; 0,6 МПа; 1,0 МПа; 1,6 МПа; 2,5 МПа; 4,0 МПа; 6,0 МПа.
Выходной сигнал — 4–20 мА.
Напряжение питания — от 12 до 24 В.
Потребляемый ток — до 60 мА.
Интерфейс — ETHERNET.
Класс точности — 1,5.
Климатическое исполнение УХЛ3.1 по ГОСТ 15150-69 — от −10 до +55 °С.
Температура измеряемой среды — от −10 до +80 °С.
Защита от воды и пыли — IP 20.
Материал штуцера — латунь, материал корпуса — сталь черная, материал механизма — латунь, материал рабочей камеры — латунь.
Предельное давление перегрузки — 120 % от верхнего предела измерений.
Присоединительная резьба к отбору давления — М20×1,5; G1/2.
Диаметр корпуса — 100 мм.
Расположение штуцера — радиальное.
Рабочая среда — жидкости и газы, не агрессивные к материалам измерителя.
Передача регистрируемых параметров на компьютер с помощью бесплатной программы АГАВА ИРВ-01. Регистратор для АДМ-100.

Технические характеристики стрелочного манометра АДМ-100.4

Верхний предел измерения, МПа — 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0
Класс точности — 1,5
Тип присоединительной резьбы — М20×1,5 или G1/2
Диапазон выходного токового сигнала — 4 — 20 мА
Сопротивление нагрузки токового сигнала, не более — 700 Ом (Uпит=24 В); 150 Ом (Uпит=12 В)
Количество дискретных выходов — 2
Тип дискретных выходов — транзисторный ключ n-p-n, ОК
Напряжение коммутации постоянного тока, не более — 30 В
Ток коммутации, не более — 200 мА
Напряжение гальванической развязки — 1000 В
Напряжение питания — 12 — 24 В
Потребляемый ток, не более — 60 мА
Диапазон задания уставок — 0 — 99%
Дискретность задания уставок — 1%
Степень защиты — IP20
Предельное давление перегрузки — 120 % от верхнего предела измерений
Температура окружающей среды — −10...+55°С
Температура измеряемой среды — −10...+80°С
Диаметр корпуса — 100 мм
Габаритные размеры (длина × ширина × высота) — 100 × 135 × 60
Расположение штуцера — радиальное
Рабочая среда — жидкости и газы, не агрессивные к материалам измерителя

Дополнительная информация

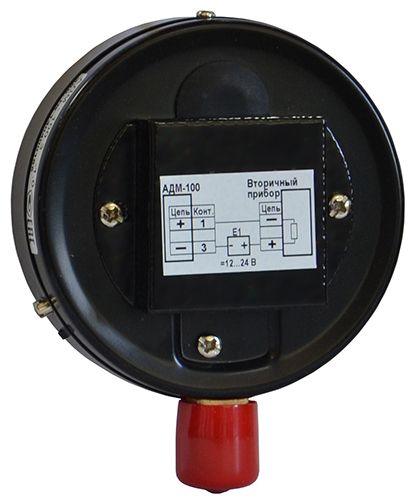

Схема подключений стрелочного манометра АДМ-100.3

ADM-100 3 shema

* — контакты для подключения АДМ-100.3 IP54 Сопротивление нагрузки: R <=500 Ом при напряжении питания 24 В, R <=250 Ом при напряжении питания 12 В.

Схема подключений стрелочного манометра АДМ-100.1

ADM-100 1 shema

Схема подключений стрелочного манометра АДМ-100.2.1

ADM-100 2 1 shema

Схема подключений стрелочного манометра АДМ-100.2.2

adm-100 2 2 shema

Схема подключений стрелочного манометра АДМ-100.4

adm100 4 schema
