РД регулятор давления газа прямого действия

Гарантия качества товара, техническая консультация от профессионалов

Добавить товар в заявку

Цена: по запросу

Назначение регулятора давления газа прямого действия РД

Регулятор давления газа РД-80 предназначен для поддержания и регулирования заданного значения выходного давления на объектах магистральных газопроводов.

Регулятор давления газа РД-80 является улучшенным аналогом регулятора РД-64 с расширенным значением условного давления до 8,0 МПа.

Регуляторы давления газа РД выпускаются в двух исполнениях: с задающим устройством для Ду 50, 80, 100 мм; с задающей камерой для Ду 25, 40мм.

Описание регулятора давления газа прямого действия РД

Срок службы регуляторов РД на многих объектах составляет порядка 20 – 30 лет.

Соответствие маркировок регулятора давления газа РД

(Формат маркировки: РД – условный диаметр – условное давление)

Старая маркировка Новая маркировка
РД-25-64 РД-25-80
РД-40-64 РД-40-80
РД-50-64 РД-50-80
РД-80-64; РД-80-80
РД-100-64 РД-100-80

Регуляторы давления газа РД-64 и РД-80 полностью идентичны по строительным размерам и могут быть заменены без проведения огневых работ.

Основные технические характеристики регулятора давления газа прямого действия РД

Наименование параметра Модификация РД
РД-25-80 РД-40-80 РД-50-80 РД-80-80 РД-100-80
Диаметр условного прохода, мм 25 40 50 80 100
Условное давление, МПа 8,0 МПа
Верхние пределы настройки, МПа 2,5 3,2
Коэффициент пропускной способности, Kv 2,5 6 6 16 40 100 160
Масса, кг 31 58 106 135 215

Температура окружающего воздуха от −40 до +50°С и относительной влажности 100% при 25°С.

Расходная характеристика «ход-расход» линейная. Тип регулирующего органа — односедельный. Закон регулирования — пропорционально-интегральный.

Климатическое исполнение регулятора У категории 1 по ГОСТ 15150-69, но предназначены для работы при температуре окружающего воздуха от -40 до +50°С.

Зона пропорциональности, не более, 6% от верхнего предела настройки.

Зона нечувствительности, не более, 2,5% от верхнего предела настройки.

Вид соединения — фланцевый по ГОСТ 12819-80.

Рабочая среда — природный газ по ГОСТ 5542-87 (с учетом параметров по СТО Газпром 2-4.1-212-2008).

Температура рабочей среды — от -10 до +80°С, кратковременно до +100°С.

Основные детали регулятора давления газа РД

корпус, корпус мембранного привода, крышка сталь 25Л ГОСТ 977-88;
седла, клапан, шток сталь 12Х18Н10Т; 40Х13: 20Х13 ГОСТ 5632-72
присоединительные фланцы сталь 16ГС ГОСТ 19281-89
шпильки, гайки, шайбы фланцевых соединений сталь 35, 25, 20 ГОСТ 1050-74
антикоррозийное покрытие внутренней полости регулятора грунт ISOTROL-PREMER

Состав и принцип действия РД-80 Ду 25, 40 мм

В состав регулятора входит: исполнительное устройство с ответными фланцами и задающая камера, соединенная с исполнительным устройством.

Конструктивные и технологические улучшения в сравнении с РД-64 Ду 25, 40 мм:

  • Изменена конструкция клапана;
  • Изменен материал уплотнений и игольчатых вентилей.

Исполнительные устройства регуляторов давления газа РД всех типоразмеров конструктивно подобны, отличаются друг от друга размерами и являются конечным звеном системы автоматического регулирования. Процесс регулирования давления протекает следующим образом: газ под высоким давлением поступает в полость А регулятора и, проходя через переменный дросселирующий зазор, образуемый седлом 5 клапаном 7, редуцируется до заданного низкого давления.

Из полости А регулятора через систему вентилей 10 часть газа перепускается в задающую камеру 1, чем создает необходимое управляющее давление, действующее на мембрану 2. Со стороны низкого давления газ проходит через отверстие в импульсную камеру Б регулятора, где оказывает действие на мембрану с другой стороны.

Подвижная система регулятора, состоящая из мембраны 2, опорного диска 3, клапана 7 и пружины 9, при постоянном расходе газа находится в покое, т.к. действие сил на мембрану со стороны задающей камеры равно действию сил со стороны импульсной камеры регулятора.

В случае увеличение расхода газа, действие сил в задающей камере станет больше действию сил в импульсной камере, что вызовет перемещение опорного диска 3 вниз и увеличение площади дросселирующего зазора до величины, при которой действие сил на мембрану не будет уравновешено.

Состав и принцип действия РД-80 Ду 50, 80, 100 мм

В состав регулятора входит: исполнительное устройство с ответными фланцами и задающее устройство, соединенное с исполнительным устройством медными или латунными трубками.

В качестве задающего устройства для регуляторов РД-50-80, РД-80-80 и РД-100-80 применяется пилотный регулятор РПО.

Конструктивные и технологические улучшения в сравнении с РД-64 Ду 50, 80 и 100 мм:

  • Подпружиненный шток клапана;
  • Новая конструкция редуцирующего узла с двойной зоной редуцирования (газ проходит одновременно через верхнее и нижнее седло, благодаря чему увеличивается пропускная способность и шумопоглощение).

Исполнительные устройства регуляторов давления газа РД всех типоразмеров конструктивно подобны, отличаются друг от друга размерами и являются конечным звеном системы автоматического регулирования. Процесс регулирования давления протекает следующим образом: в задающей камере А регулятора пилотным регулятором РПО через технологическое отверстие Б подается постоянное управляющее давление, обеспечивающее необходимую величину давления на выходе регулятора (изменение управляющего давления отслеживается с помощью манометра через технологическое отверстие В). Если давление на выходе регулятора меньше заданного, то сила, действующая на мембрану 2 сверху, становится больше силы, действующей на мембрану снизу (подмембранная полость связана с регулируемым давлением на выходе регулятора черех технологическое отверстие Г), и узел чувствительного элемента, состоящего из втулки 4, штока 5, клапана 9, и связанный с мембраной, перемещаясь вниз, увеличивает проходное сечение регулятора, в результате чего, количество протекающего газа увеличится и давление на выходе восстанавливается до заданного значения. Если давление на выходе регулятора выше заданного, чувствительный элемент, перемещаясь вверх, уменьшает проходное сечение регулятора, и давление на выходе уменьшается до заданного значения. Подвижная система регулятора уравновешена при равенстве регулируемого давления и управляющего давления.

Дополнительная информация

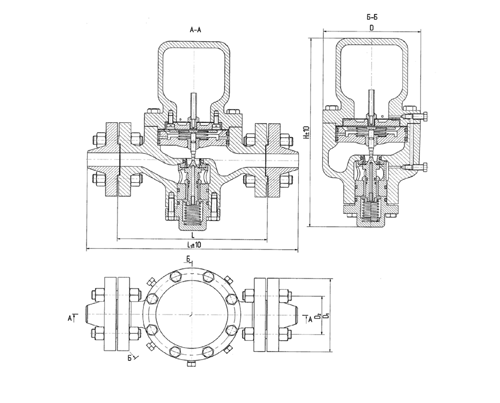

Общий вид и габаритные размеры регулятора давления газа РД-80 Ду 25, 40 мм

RD shema


Обозначение регулятора Конструктивные размеры, мм
D D1 D2 L L1 H
РД-25 170 135 100 260 366 350
РД-40 235 165 125 340 464 430

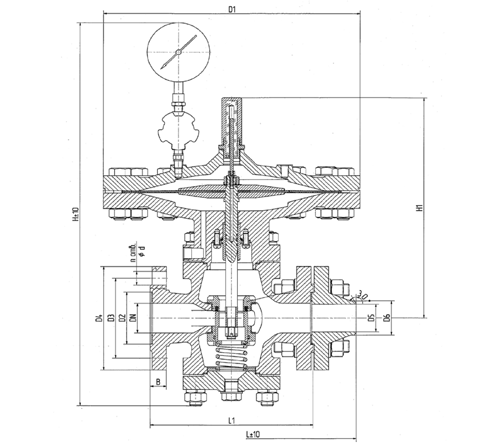

Общий вид и габаритные размеры РД-80 Ду 50, 80, 100 мм

RD shema 1


Обозначение регуляторов Конструктивные размеры, мм Кол-во тв. n
Dy H H1 D1 D2 D3 D4 D5 D6 L L1 B d
РД-50 50 640 405 410 108 135 175 47 58 400 260 26 23 4
РД-80 80 720 430 410 142 170 210 77 90 550 345 30 23 8
РД-100 100 790 535 480 170 200 250 94 110 550 385 34 25 8
