CINQUECENTO — MILLE VS KRBY515...VS KRBY525...VS KRBY1040...VS горелки комбинированные газо-мазутные

Гарантия качества товара, техническая консультация от профессионалов

Цена: по запросу

Назначение горелок комбинированных газо-мазутных CINQUECENTO — MILLE VS KRBY515...VS KRBY525...VS KRBY1040...VS

CINQUECENTO — MILLE VS KRBY515...VS KRBY525...VS KRBY1040...VS горелки комбинированные газо-мазутные серии DRAGO были разработаны специально для применения на котлах и печах отечественного производства, таких как: КВГМ, ДКВр, ДЕ (АО «БИКЗ», АО «ДКМ»), Е (ООО МПВФ «Энергетик») и других. Горелки CINQUECENTO — MILLE VS выпускаются в специальных исполнениях для того, чтобы использовать их на различных топочных блоках, покрасочных камерах, мусоросжигающих печах, сушильных барабанах.

Описание горелок комбинированных газо-мазутных CINQUECENTO — MILLE VS KRBY515...VS KRBY525...VS KRBY1040...VS

На котлах КВГМ, ДКВр, Е, ДЕ и аналогичных использование обычных горелок невозможно в связи с тем, что у них короткая топочная камера, поэтому на них используются специальные четырехсопельные горелки CINQUECENTO — MILLE VS, что позволило изменить геометрию факела и сократить длину пламени, благодаря чему отпала необходимость устанавливать на российские котлы КВГМ, ДКВр, Е, ДЕ две обычные горелки и синхронизировать их работу.

При этом характеристики горелки остались неизменными:

  • выдаваемая мощность;
  • модуляция пламени (там, где она предусмотрена);
  • соотношение модуляции;
  • простота в наладке;
  • качественное горение.

Короткофакельные горелки серии Drago были разработаны таким образом, чтобы использовать сжатый воздух или пар (8 бар) для распыления топлива, и этим достигнуть по сравнению с традиционными системами распыления большей эффективности сгорания. Все горелки газо-мазутные CINQUECENTO — MILLE VS KRBY515...VS KRBY525...VS KRBY1040...VS укомплектованы электрической панелью и моторным блоком топливного насоса, устанавливаемым отдельно и обеспечивающим автоматическую очистку форсунок в конце цикла.

Горелка CINQUECENTO — MILLE VS в стандартном исполнении предназначена только для распыла сжатого воздуха. По запросу горелка модифицируется для использования пара с помощью специального комплекта.

Даже при использовании пара для распыла топлива, наличие сжатого воздуха необходимо для:

  • холодного пуска при отсутствии пара;
  • управления клапанами и автоматической очистки форсунок.

Варианты типа регулирования: прогрессивное или модулирующее.

Варианты типа управления: электронное (чтобы оптимизировать регулирование).

Горелки CINQUECENTO — MILLE VS оснащены немецкими электронными блоками Siemens.

Для заказа доступны комплектации горелок комбинированных газо-мазутных CINQUECENTO — MILLE VS KRBY515...VS KRBY525...VS KRBY1040...VS с электронным управлением на базе менеджера горения Siemens LMV 2x/3x, а также LMV 5x со следующим функционалом: протокол modbus, частотное регулирование двигателя вентилятора, с входными и выходными сигналами мощности 0-10 В и 4-20 мА.

Основные технические характеристики горелок комбинированных газо-мазутных CINQUECENTO — MILLE VS KRBY515...VS KRBY525...VS KRBY1040...VS

Параметры KR512 KR525
Мощность, мин. кВт - макс. кВт 770 - 5200 2000 - 8000
Тип топлива природный газ / мазут
Расход газа, мин.- макс (стм3/час) 81 - 550 212 - 847
Давление газа, мин.- макс. мбар Примечание 2
Давление жидкого топлива на входе в рампу, макс. бар 4
Расход мазута, мин.-макс. кг/ч 67 - 453 174 - 697
бар 4 - 10
Электрическое питание 230В 3~ / 400В 3N~ 50Гц
Общая электрическая мощность, кВт 30.25 43.75
Электродвигатель, кВт 11 18,5
Электродвигатель, кВт 0.75 0.75
Сопротивление подогревателя, кВт 18 24
Класс защиты IP40
Тип регулирования Прогрессивное — Модулирующее
Газовая рампа 50
Диаметр клапанов / Газовые соединения
2” / Rp 2
Газовая рампа 65
Диаметр клапанов / Газовые соединения
2”1/2 / DN65
Газовая рампа 80
Диаметр клапанов / Газовые соединения
3” / DN80
Газовая рампа 100
Диаметр клапанов / Газовые соединения
4” / DN100
Рабочая температура, °C -10 ÷ +50
Температура хранения, °C -20 ÷ +60
Тип работы* Прерывный

Примечание 1: все значения расхода газа указаны в Стм3/час (при атм. давлении 1013 мбар и температуре 15°C) и действительны для газа G20 (с низшей теплотворностью равной Hi = 34,02 Мджоуль/Стм3)

Примечание 2: максимальное давление газа = 500 мбар (с клапанами Siemens VGD …)

Низшая теплота сгорания мазута (Hi): 9650 ккал/кг (среднее значение).

(*) ПРИМЕЧАНИЕ ПО ТИПУ РАБОТЫ ГОРЕЛКИ: согласно требований европейского норматива по безопасности работы, горелка должна автоматически отключаться каждые 24 часа на несколько секунд, а затем вновь автоматически включаться. В связи с этим, все клиенты обязаны соблюсти эти требования.

Параметры KRBY1040 VS
Мощность, мин. кВт - макс. кВт 2550-13000
Тип топлива природный газ / мазут
Расход газа, мин.- макс (стм3/час) 270-1376
Давление газа, мин.- макс. мбар Примечание 2
Расход дизтоплива, мин.- макс. кг/ч мин 227-1160
Электрическое питание 400V 3N ~ 50Hz
Общая электрическая мощность, кВт 80
Двигатель насоса, кВт 1.1
Класс защиты IP40
Примерный вес, кг 107
Тип регулирования модулирующее
Газовая рампа 85, 100, 125
Диаметр клапанов/Газовые соединения 85 = DN85
100 = DN100
125 = DN125
Рабочая температура, °C -10 ÷ +50
Температура хранения, °C -20 ÷ +60
Тип работы* Прерывный

Примечание 1: все значения расхода газа указаны в Стм3/час (при атм. давлении 1013 мбар и температуре 15°C) и действительны для газа G20 (с низшей теплотворностью равной Hi = 34,02 Мджоуль/Стм3)

Примечание 2: максимальное давление газа = 500 мбар (с клапанами Siemens VGD …)

(*) ПРИМЕЧАНИЕ ПО ТИПУ РАБОТЫ ГОРЕЛКИ: согласно требований европейского норматива по безопасности работы, горелка должна автоматически отключаться каждые 24 часа на несколько секунд, а затем вновь автоматически включаться. В связи с этим, все клиенты обязаны соблюсти эти требования.

Дополнительная информация

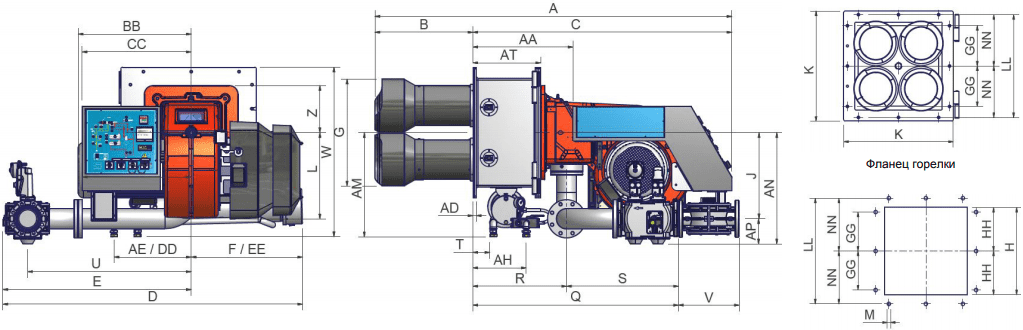

Габаpитные pазмеpы горелок комбинированных газо-мазутных CINQUECENTO — MILLE VS KRBY515...VS KRBY525...VS в мм

CINQUECENTO MILLE VS gaz maz shema

Параметры KRBY515 VS KRBY525 VS
DN 100 100
A 1964 2054
AA 576 576
AD 20 20
AE 444 444
AH 307 307
AM 598 598
AN 639 639
AP 145 145
B 474 564
BB 650 650
C 1490 1490
CC 628 628
D 1723 1723
E 1082 1082
F 641 641
G 566 614
GG 313 275
H 626 674
HH 337 337
J 494 494
K 750 750
L 496 496
LL 700 700
M M16 M16
NN 350 350
Q 1183 1183
R 539 539
S 644 644
T 97 97
U 942 942
V 350 350
W 972 972
Z 270 270

Габаpитные pазмеpы горелок комбинированных газо-мазутных CINQUECENTO — MILLE VS KRBY1040...VS в мм

CINQUECENTO MILLE VS gaz maz shema 1
