ИРД-80-РАСКО индикатор разности давлений

Гарантия качества товара, техническая консультация от профессионалов

Добавить товар в заявку

Модификация:


Цена: от 8 796 руб. (с НДС)

Назначение индикатора разности давлений ИРД-80-РАСКО

Индикаторы разности давлений ИРД-80-РАСКО предназначены для контроля и сигнализации разности (перепада) давлений различных газов, неагрессивных к нержавеющей стали и резине.

Область применения индикатора разности давлений ИРД-80 РАСКО:

ИРД-80-РАСКО (сигнализатор разности давлений) применяется в системах  газоснабжения коммунальных и промышленных предприятий для индикации степени засорения газовых фильтров и струевыпрямителей в соответствии с требованиями Национального стандарта РФ ГОСТ Р 8.740-2011 «РАСХОД И КОЛИЧЕСТВО ГАЗА. МЕТОДИКА  ИЗМЕРЕНИЙ С ПОМОЩЬЮ ТУРБИННЫХ, ВИХРЕВЫХ И РОТАЦИОННЫХ РАСХОДОМЕРОВ И СЧЕТЧИКОВ» и СТО ГАЗПРОМРЕГИОНГАЗ 7.1-2011 «Технические требования к материалам, оборудованию и технологическим схемам блочных газорегуляторных пунктов, шкафных пунктов редуцирования газа».

Сертификат № ЕАЭС RU C-RU.МЮ62.B.00729/19 от 19.07.2019 г. соответствия требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывобезопасных средах»

Описание индикатора разности давлений ИРД-80-РАСКО

Отличительные особенности индикатора разности давлений ИРД-80 РАСКО:

  • Компактность и низкая стоимость;
  • Визуальный контроль разности давлений по оцифрованной шкале прибора;
  • Наличие сигнализации о достижении порога срабатывания, в т.ч. во взрывозащищенном Ex-исполнении;
  • Возможность настройки «уставки» по шкале прибора непосредственно на объекте;
  • Нечувствительность к односторонней перегрузке давления;
  • Удобная интеграция в системы дистанционного сбора и передачи информации;
  • Поставка в комплекте с КМЧ, обеспечивающая простоту монтажа;
  • Широкий выбор вариантов подключения к местам отбора давления.

Конструктивные исполнения индикатора разности давлений ИРД-80 РАСКО:

ИРД-80-РАСКО — индикатор разности давлений;
ИРД-80С-РАСКО — индикатор разности давлений сигнализирующий;
ИРД-80С-РАСКО-Ех — индикатор разности давлений сигнализирующий во взрывозащищенном исполнении.

Основные технические характеристики индикатора разности давлений ИРД-80-РАСКО

Наименование параметра Значение
Рабочая среда воздух, природный газ,
пропанбутановая смесь
в газообразном состоянии,
аргон и др. газы
Давление рабочей среды, МПа 1,6
Диапазон измерения разности давлений, кПа -4; 0-6; 0-10; 0-16; 0-25; 0-40
Температура окружающей среды, °С −40 ... +60
Электрические параметры сигнализирующего устройства:
- напряжение питания постоянного тока, В
- ток, А
- гистерезис, не более



30
0,5
10% от верхнего предела измерения

Степень защиты корпуса IP65

Дополнительная информация

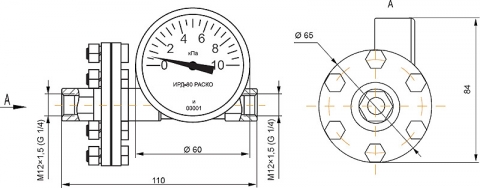

Габаритные и присоединительные размеры индикатора разности давлений ИРД-80 РАСКО:

 GabaritiIRDPACKO

При размещении сигнализирующих индикаторов разности давлений ИРД-80-РАСКО-С-Ех во взрывоопасной зоне использовать барьеры искрозащиты типа «КОРУНД-М» или аналогичные по техническим характеристикам.

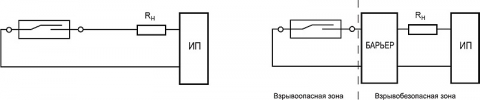

Электрическая схема индикатора разности давлений ИРД-80-РАСКО:

ElektricheskieIRDPACKO

Структура условного обозначения индикатора разности давлений ИРД-80-РАСКО:

ИРД-80-Х1-РАСКО-Х2-Х3-Х4

Х1 – Наличие сигнализации: С
Х2 – Наличие взрывозащиты: Ех
Х3 – Верхний предел измерения
Х4 - Комплект монтажных частей (КМЧ):

М12 — без КМЧ с внутренней резьбой М12х1,5;
G1/4 — без КМЧ с внутренней резьбой G1/4;

К1 - штуцер М12х1,5 под ниппельное соединение трубкой (рукавом соединительным САФП.302656.006  dн = 6 мм в комплекте с переходником на внешнюю резьбу G1/2);

К3 - штуцер М12х1,5 (ЦТКА.715193.033) под самоуплотняющееся соединение по ГОСТ 24074-80 с врезающимся кольцом трубкой dн = 8 мм;
К4 - штуцер М12х1,5 (ЦТКА.715193.033-01) под самоуплотняющееся соединение по ГОСТ 24074-80 с врезающимся кольцом трубкой dн = 6 мм;

Пример обозначения при заказе индикатора разности давлений ИРД-80-РАСКО:

Индикатор разности давления, диапазон измерения 10 кПа с КМЧ под самоуплотняющееся соединение по ГОСТ 24074-80 с врезающимся кольцом трубкой dн = 8 мм, сигнализирующий, взрывозащищенный: ИРД-80С-РАСКО-Ех-10 кПа-М12-К3.
Индикатор разности давления, диапазон измерения 10 кПа без КМЧ с внутренней резьбой М12х1,5: ИРД-80-РАСКО-10 кПа--М12.
Индикатор разности давления, диапазон измерения 16 кПа с КМЧ под ниппельное соединение, сигнализирующий взрывозащищенный: ИРД-80С-РАСКО-Ех-16 кПа--М12-К1.

Монтажные комплекты для подключения  ИРД-80-РАСКО индикаторов разности давлений:

Способ
подключения
Подключение к прибору Подключение к объекту Присоединение
к трубопроводу
Прибор Комплект монтажных частей* Трубка Комплект монтажных частей
(переходник)
Соединения трубопроводов с врезающимся кольцом по ГОСТ
24074-80

11.m.b174a0d3340503f84c280cf84f0370af

ИРД-80 РАСКО
ИРД-80С РАСКО
ИРД-80С РАСКО-Ех

 К3:dн = 8 мм

montagnIRD 2 smal

Трубка
dн = 8 мм
 К3Ш:
d – G1/2; dн = 8 мм
К3Шу:
d – G1/4; dн = 8 мм
Переходник КЗШ

Kran sharoviDSP80PACKO

Кран шаровый или
гнездо с внутренней
резьбой G1/2 или G1/4

К4:dн = 6 мм

montagnIRD 2 smal

Трубка
dн = 6 мм
К4Ш:
d – G1/2; dн = 6 мм
К4Шу:
d – G1/4; dн = 6 мм
 Переходник КЗШ

* - Поставляются по запросу

Наименование комплекта Назначение Диаметр трубки, мм Обозначение по чертежу
К3 Штуцер М12х1,5 с  врезным кольцом для подключения соединительной трубки 8 ЦТКА.715193.033
К4 6 ЦТКА.715193.033-01
К3Ш Ответный штуцер G1/2 для подключения к процессу и врезным кольцом для подключения соединительной трубки 8 ЦТКА. 753137.270
К4Ш 6 ЦТКА. 753137.270-01
К3ШУ Ответный штуцер G1/4 для подключения к процессу и  врезным кольцом для подключения соединительной трубки 8 ЦТКА.753137.071
К4ШУ 6 ЦТКА.753137.071-01
- Трубка импульсная, длина 1 м 6 или 8 -
