Модификация:
Цена: от 7 957 руб. (с НДС)

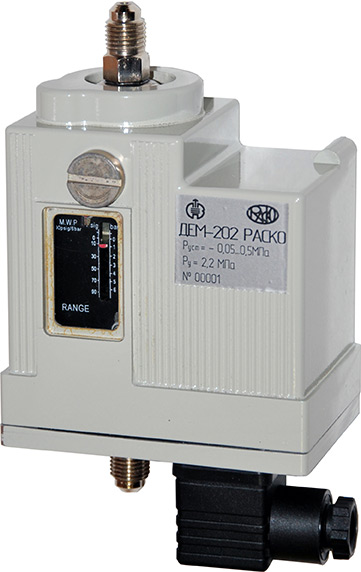

Датчик-реле разности давлений ДЕМ-202 РАСКО предназначен для контроля и двухпозиционного регулирования разности давлений жидких и газообразных сред.
ДЕМ-202 РАСКО датчики-реле разности давлений применяются в котельных, тепловых пунктах, системах отопления, автоматических системах пожаротушения, вентиляции и кондиционирования, для автоматизации насосных, компрессорных и холодильных установок, а также регулирования технологических процессов в различных отраслях промышленности.
Датчики-реле разности давлений, часто именуемые как реле перепада давления, широко используются в индивидуальных (ИТП) и центральных (ЦТП) тепловых пунктах. Одним из важных требований в плане эффективной и надежной работы систем отопления и горячего водоснабжения является контроль расхода на циркуляционных насосах. Контроль осуществляется путем измерения перепада давления, создаваемого циркуляционным насосом, который определяется как разность между давлением на выходе из насоса и давлением на входе в насос. Измеренное значение сравнивается с минимально допустимым значением – «уставкой». При уменьшении разности давлений на насосе ниже минимально допустимого значения, реле выдает команду на автоматическое выключение основного насоса и включение резервного насоса, одновременно посылая сигнал о неисправности в систему диспетчеризации.
На сегодняшний день на рыночных просторах можно найти невероятно большой спектр моделей датчиков-реле разности давлений от совершенно разных производителей. Каждая из них располагает наличием своих дополнительных индивидуальных опций и параметров. Однако, несмотря на такое разнообразие датчиков-реле разности давлений конструкционные особенности у них идентичны и включают в себя следующие стандартные элементы:
Пружина выполняет роль задатчика давления, которое зависит от усилия затяжки и регулируется посредством вращения регулировочного винта. Зона возврата, называемая еще дифференциалом или гистерезисом, как правило, в датчиках-реле разности давления нерегулируемая. Принцип действия состоит в механическом сравнении усилия затяжки пружины с усилием, создаваемым давлением, при его воздействии на мембрану или сильфон. При возникновении дисбаланса, вследствие снижения перепада давлений, происходит срабатывание электрического переключателя и выдача команды на останов насоса.
Датчик-реле разности давлений ДЕМ-202-РАСКО в отличие от простого датчика-реле давления имеет два входа и служит для сравнения давлений в полости нагнетания и всасывания насоса. Принцип действия и устройство аналогичны рассмотренному.
Учитывая выше представленную информацию можно с уверенностью утверждать, что ДЕМ-202-РАСКО играет важнейшую роль мониторинга циркуляционных насосов в системе отопления и горячего водоснабжения. Компания PАСКО предоставляет практичные и высококлассные датчики реле давления по самой выгодной ценовой категории.
| Условное обозначение прибора | Пределы уставки, МПа | Зона возврата, МПа | Максимальное давление, МПа |
| ДЕМ-202 РАСКО-01-2 | 0,055…0,5 | 0,05 | 2,2 |
| ДЕМ-202 РАСКО-02-2 | 0,02...0,2 | 0,03 | 0,8 |
Зона возврата в приборах датчик-реле давления и разности давлений ДЕМ-202 РАСКО направлена в сторону повышения давления относительно уставки. При понижении давления и достижении значения, соответствующего уставке, контакты 1−5 должны замыкаться, а контакты 1−3 — размыкаться; при повышении давления на величину зоны возврата контакты 1−5 должны размыкаться, а контакты 1−3 замыкаться.
Приборы, условное обозначение которых заканчивается цифрой 2, должны иметь электрический соединитель по DIN43650 C.
| Температура рабочей и окружающей среды: от –50 до +60 °С | Масса ДЕМ-202 РАСКО — 0,8 кг |
| Степень защиты корпуса приборов с соединителем IP64 | Присоединение штуцерное коническое под развальцовку трубопровода по ГОСТ 28941.12-91 |
Комплектность поставки: прибор, паспорт, присоединительные гайки с ниппелем, по отдельному заказу комплектуется импульсными трубками наружным диаметром Ø=6мм, монтажным комплектом К1.

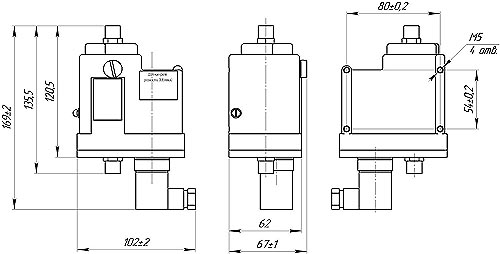

Датчик-реле разности давлений ДЕМ 202 РАСКО с соединителем по DIN43650 C.
Дополнительная информация
При заказе прибора указываются: наименование, условное обозначение прибора, обозначение технических условий.
Пример заказа прибора ДЕМ-202 РАСКО-01-2 с соединителем по DIN 4350 C: «Датчик-реле разности давлений ДЕМ-202 РАСКО-01-2 ТУ 4218-140-00227471-2010»
| Приборы | Подключение к объекту | ||||
| Рукав соединительный САФП. 302656.007 | Переходник САФП.753157.004 |
Присоединение к трубопроводу |
|||
РД; РРД  |
ДЕМ-105М; ДЕМ-202М   |
ДЕМ-102 РАСКО; ДЕМ-202 РАСКО  |
Состав: трубка медная развальцованная на конус с двух сторон (L = 1 м, наружный диаметр 6 мм) с ниппелями и гайками М12х1,5 на обоих концах |
  |
 Кран шаровый свнутренней резьбой G1/2 |
| Гнездо с внутренней резьбой G1/2 | |||||
